前回フェンダーレス化＆サイド広告プレートの作業を行いましたGSR400です！
参考記事　『GSR400 ストリートファイターカスタム フェンダーレス編』
『GSR400 ストリートファイターカスタム 広告プレート編』

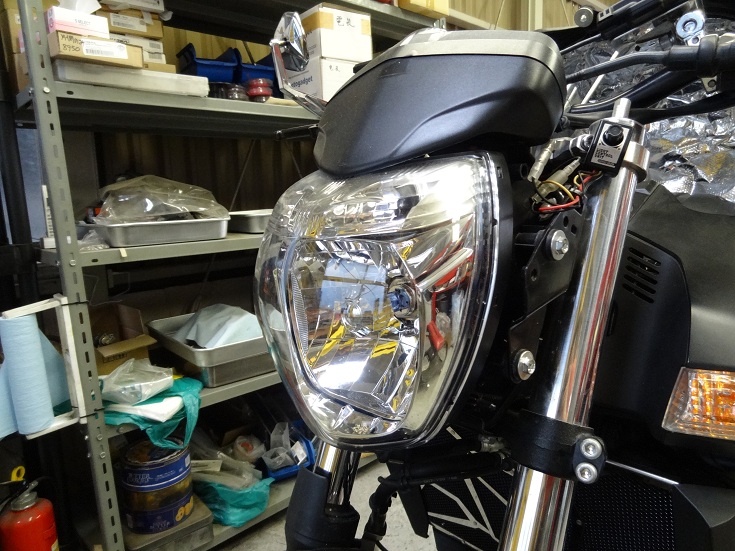

元々GSR400は異形ヘッドライトが付いており、中々のイケメンなのですが、
更なるストリートファイター化へと変貌させるべく、カスタムします！！

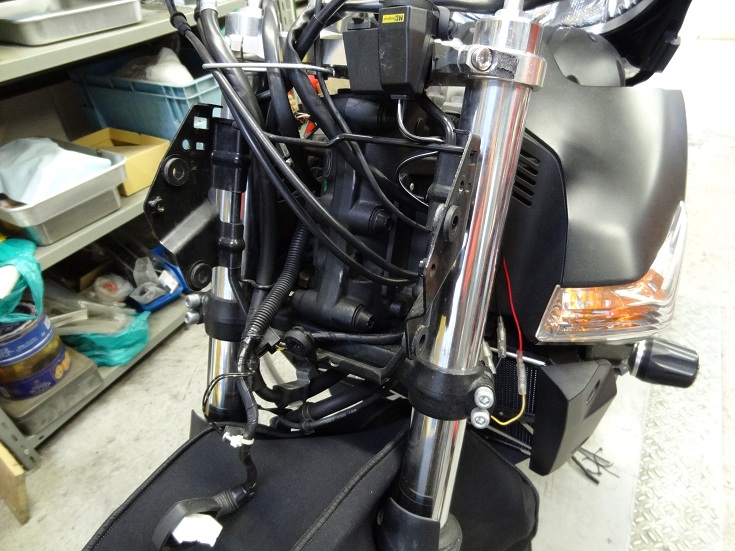

GSR400のメーターはヘッドライト本体に付いていて、新たにステーを作る必要があるようです・・・

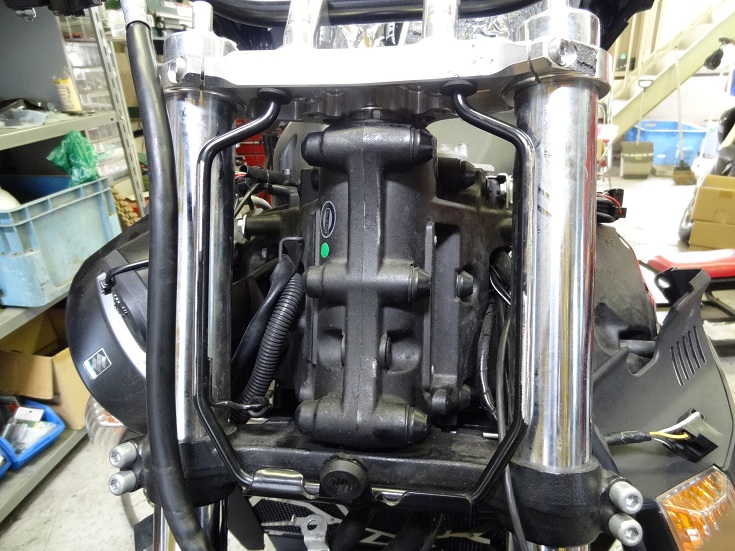

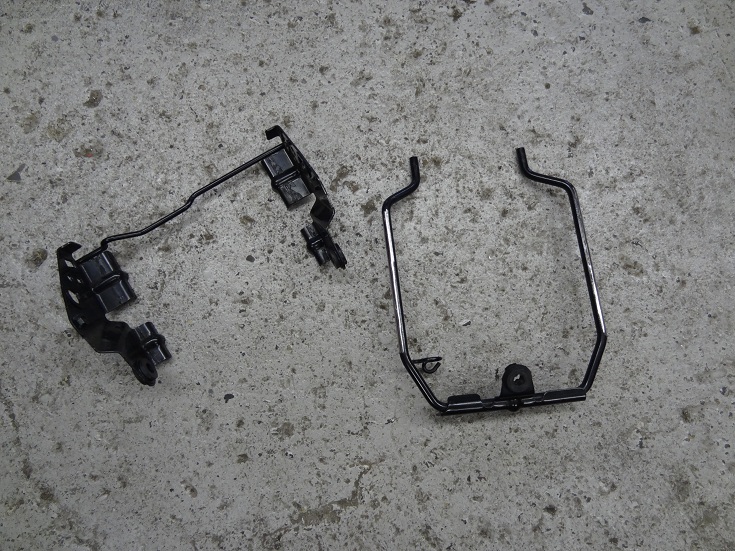

溶接部分を切り離し、元のヘッドライトステーは外しました！























ヘッドライトブラケットの枠だけにしました。

これをベースに色々付けていきますよ！！

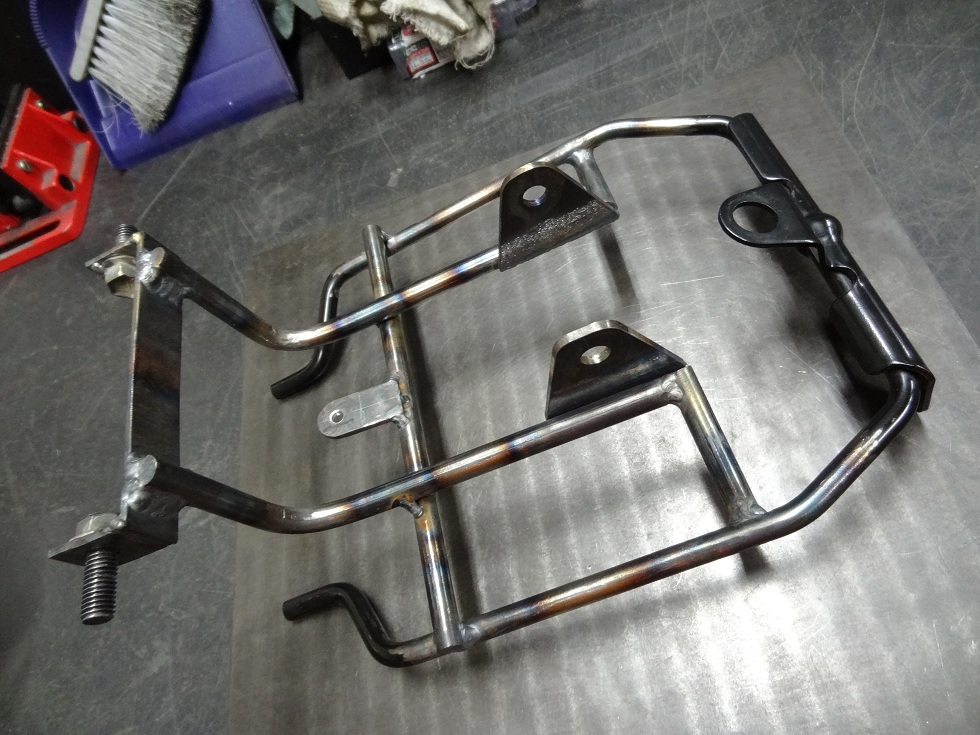

かなりイカツイヘッドライトブラケットになりました（笑）

後日、塗装屋に預けてきます。






どんなヘッドライトが付くのでしょうかね？！





こうご期待！！！

前回の続きです
『GSR400 ストリートファイターカスタム フェンダーレス編』






















広告を付けるべくプレートが付いていませんでしたので、取り付けましょう！

イメージはこんな感じですかね？？























通常はチェーンラインの外に付けがちですが、なるべく内側に付けたい為、チェーンラインに付けようかと思います。

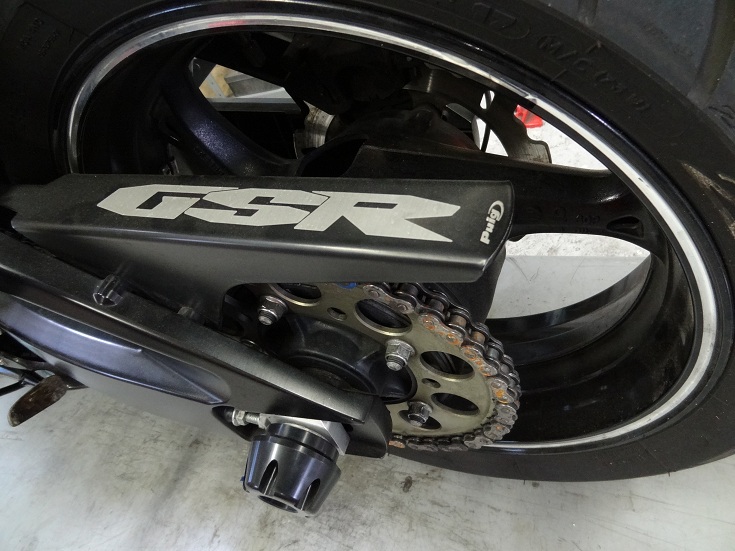

『puig（プーチ）』のカッコイイチェーンガードが付いていますが、これを材料にベースを作りたいと思います！
ちょっともったいない気もしますが、造りが良くベースとしては最適です。

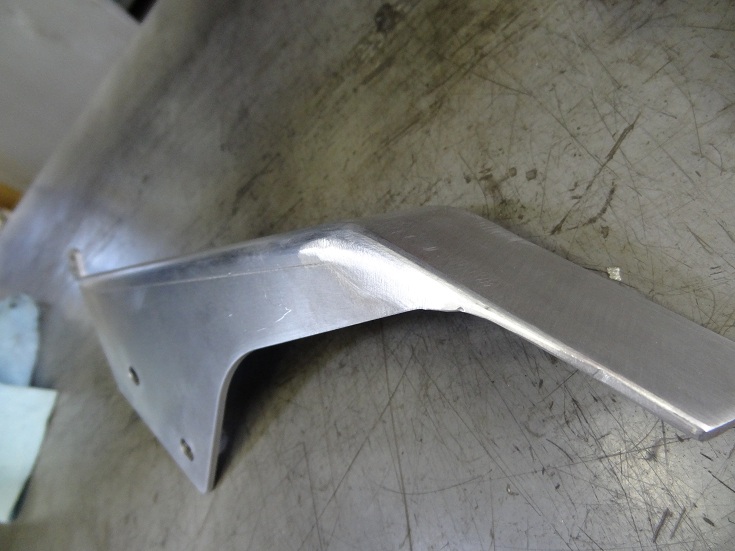

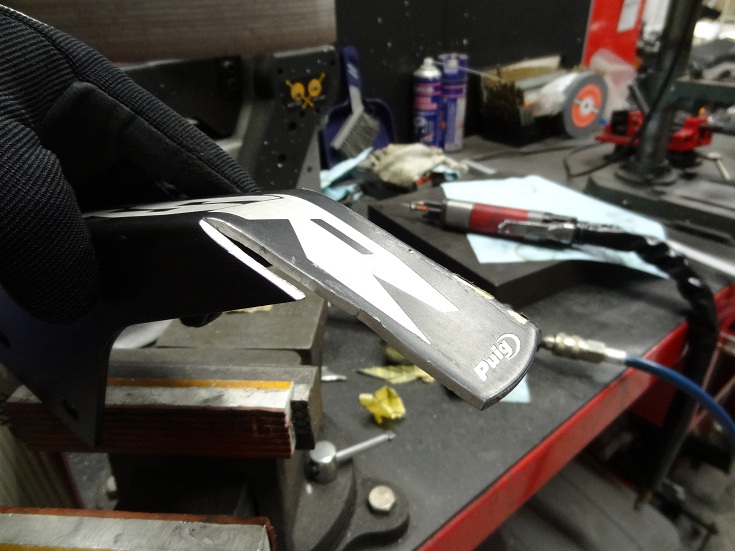

必要の無い箇所を切って、後方エンド部を任意の角度に折り曲げます！























そして、塗装を剥離して溶接。後は必要箇所に穴を開けて完成！
























指取れちゃった！

ではなくて、

昔、1度だけの為に作ったステンレス製の円心分度器がありましたので、これを使い便利グッズを作ります！！

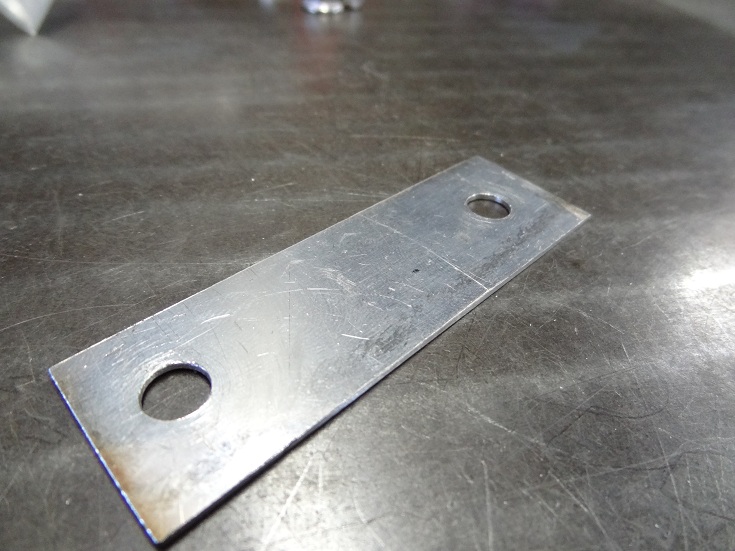

長方形に切り出し・・・・

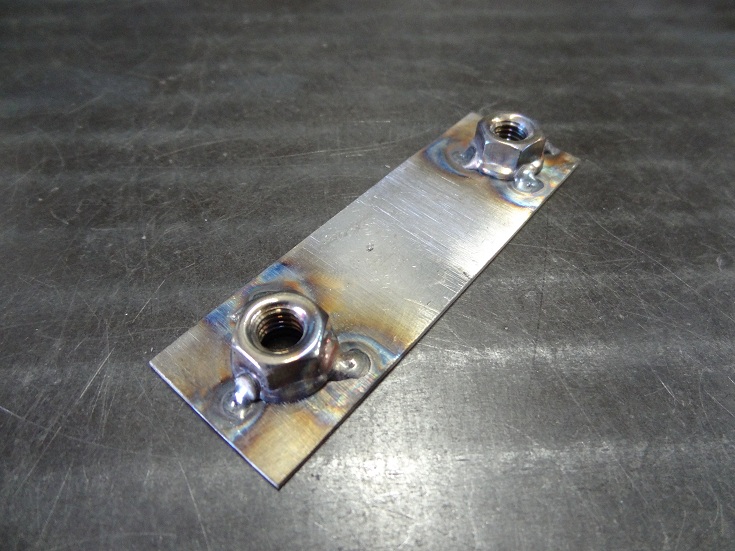

ナットを溶接。























この様に使います。

ホイール脱着の度に広告バックプレートを外す必要がありますので、少しでも手間を軽減するのと、面圧にする事により、チェーンガードへの負担を軽減する目的があります！！

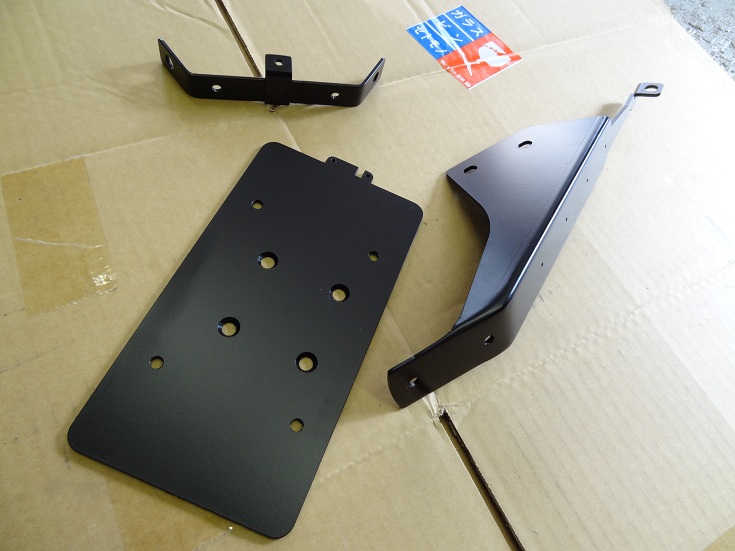

そして黒くペイントしました。

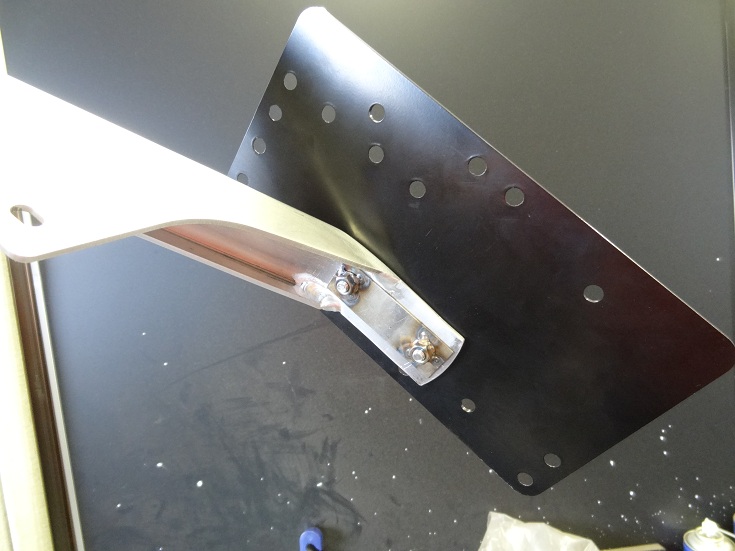

先程からちょくちょく登場する市販の広告バックプレートですが鉄製で重たかったので、新たにアルミで作らせてもらいました。広告灯も付く仕様になっています！！

ペイントも終わったので、後は車体に組むだけ！！

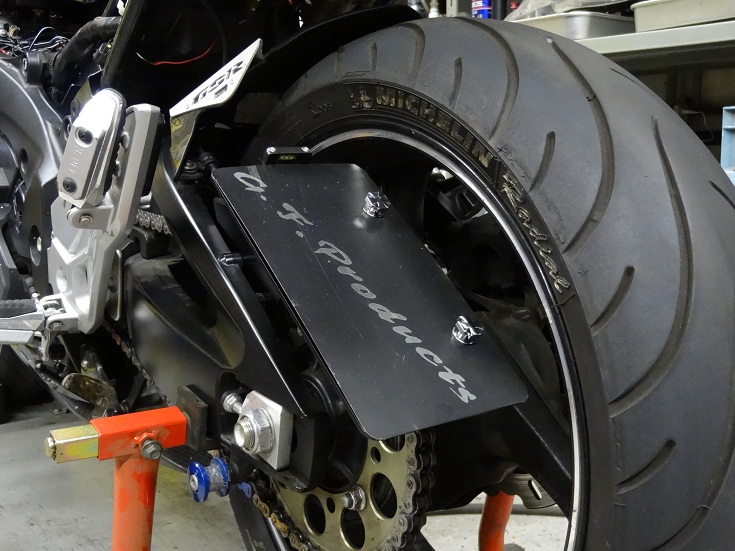

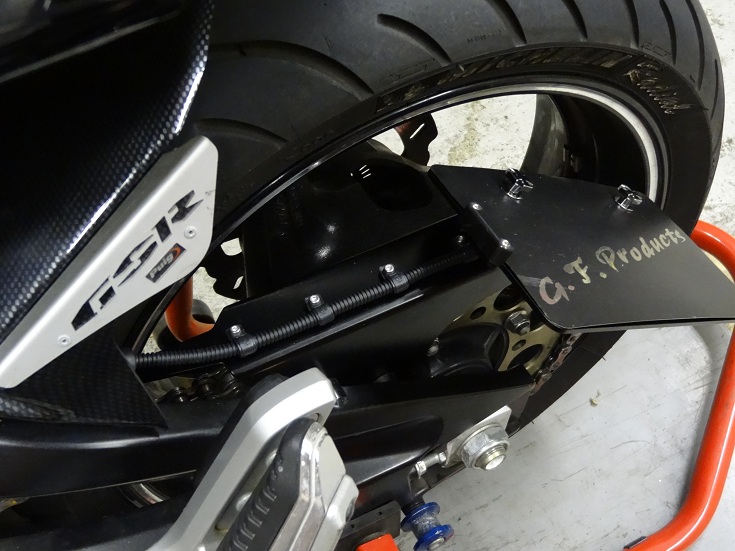

完成！！

角度はスイングアームに合わせた角度となっています。























広告灯の配線はチェーンガードの上に這わせてあるチューブ内を通し、チェーンやタイヤで切れない様に保護します！いつもは配線は隠してかくして・・と作業しますが、隠せない場合はあえて『魅せる』配線の処理方法を行う事もあります！

みんな好きでしょ？こうゆうザクっぽいホース（笑）

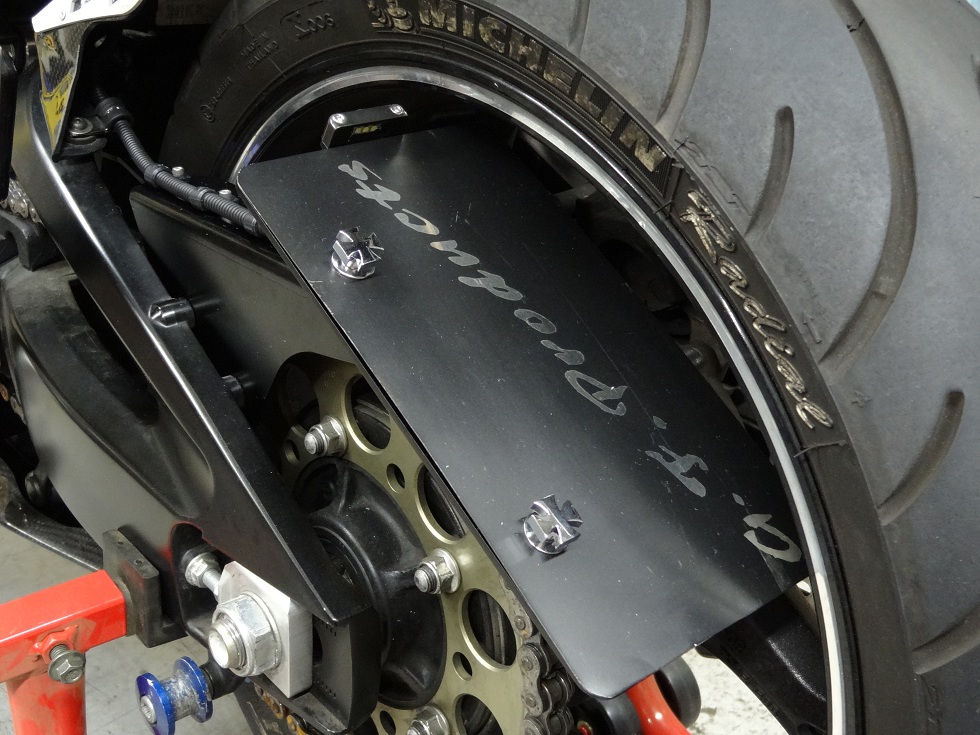

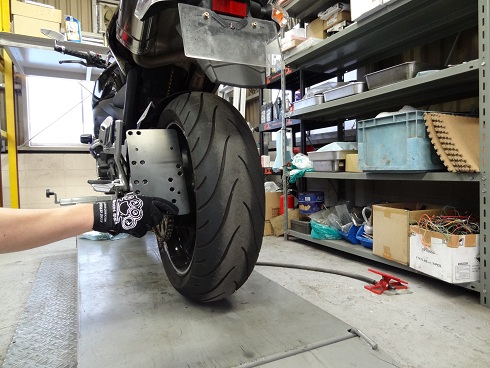

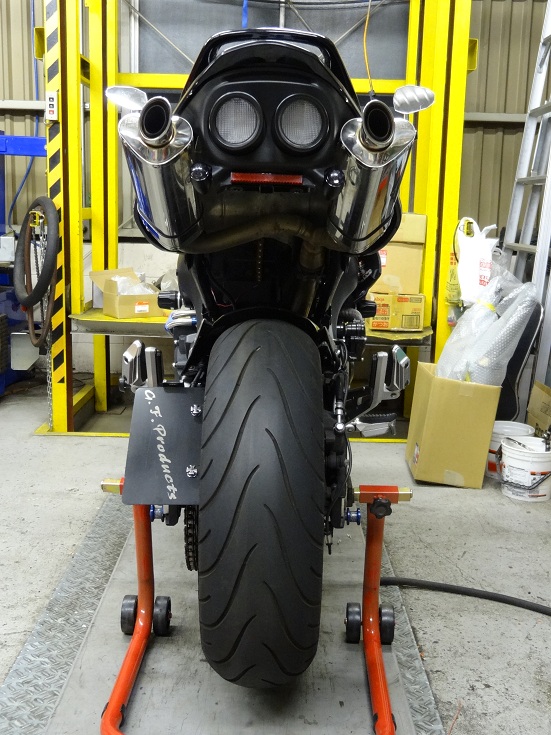

広告を見せたい時はこの位置。

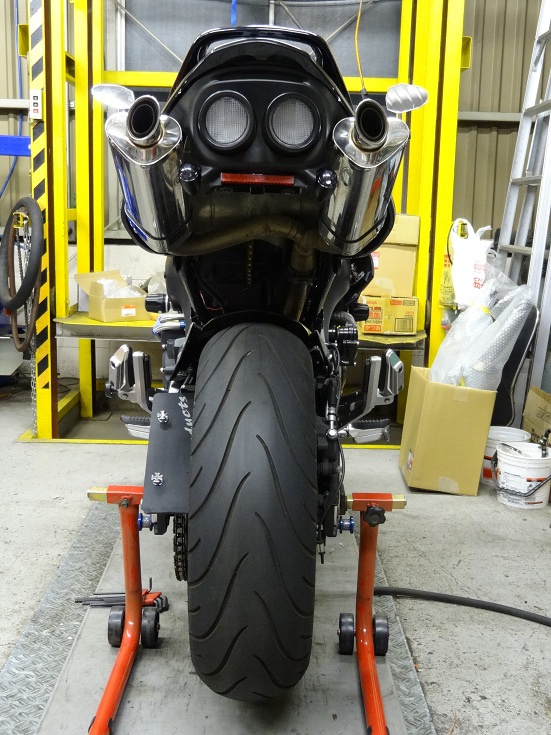

裏仕様として、より内側に入ります！よりスッキリ感が出ます！
これでは折角の広告が見えませんけどね（笑）























絶妙なクリアランス！チェーン調整でホイールが前後しても干渉しません！




んっ？！
またナンバー付けるの忘れちゃった！（笑）

静岡県からご依頼を頂きました！遠方からありがとうございます！！

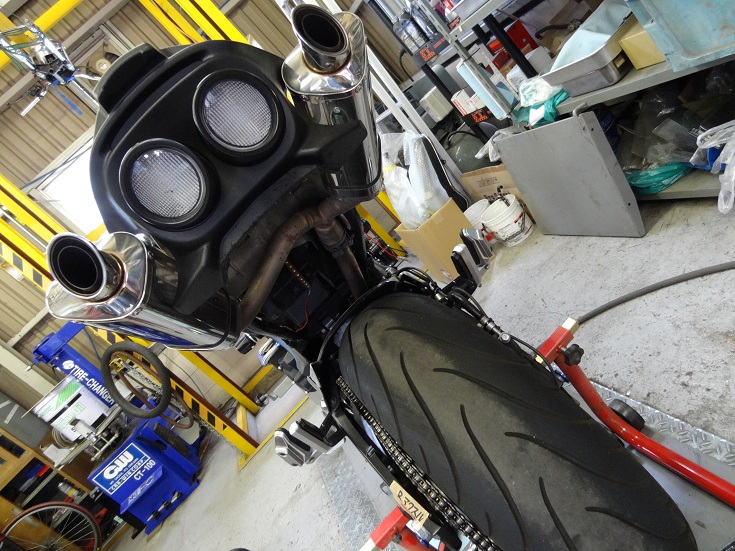

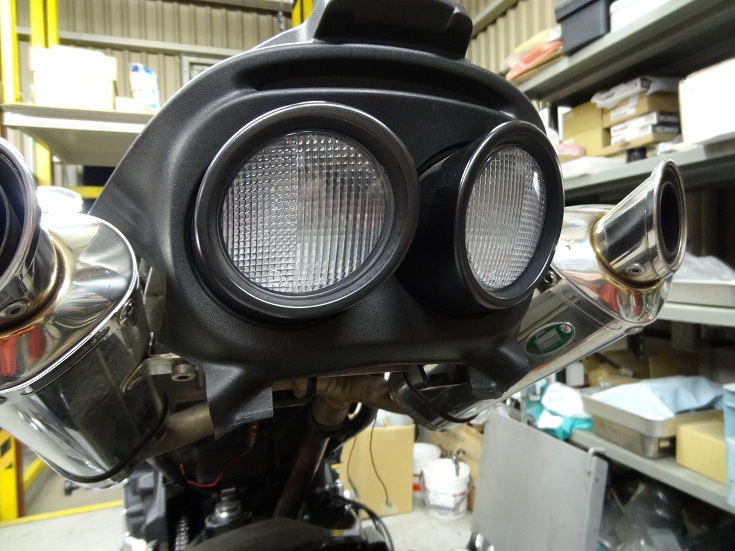

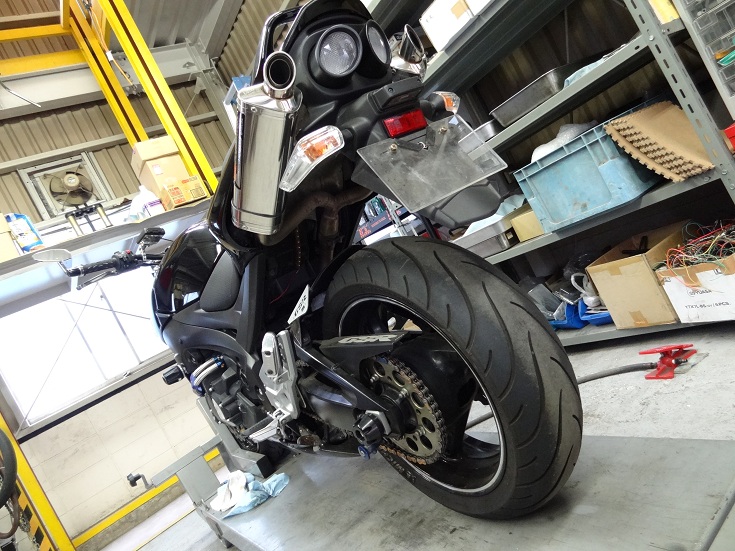

さて、今回はこのゴッテリ付いたリヤフェンダー周りをスッキリさせたいと思います。























遠慮なく切り刻みます！！

市販のGSR400/600用のフェンダーレスキットはおそらくこの位置でカットするのでしょうかね？しかし、今回は市販のフェンダーレスキットは使わずに、ウインカーブラケットは作りたいと思います。























ウインカーをどの位置に付けるかの構想は決まりましたので、形を整えていきます。
























今回、取り付けるウインカーはLEDですので、ウインカーリレーをLED対応にしないと正常な点滅が得られません。

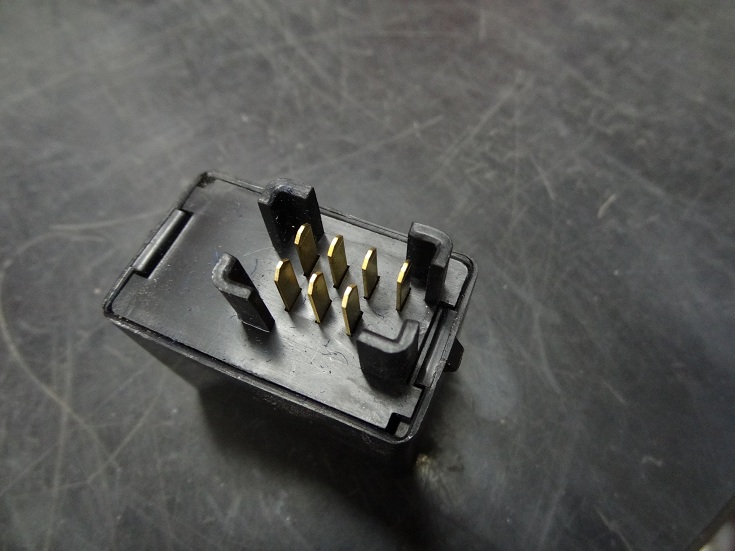

GSR400のウインカーリレーは7ピンタイプのウインカーリレーでした。

実はこの7ピンタイプのウインカーリレーは7ピン全てウインカーリレーとして使われているのではなく、2ピンだけウインカーリレーとして使われており、残りはサイドスタンドスイッチだったけかな・・？他のリレーも内蔵されているのです。ですので、配線さえ加工すれば7ピンタイプでも2ピンや3ピンタイプのLED用ウインカーリレーが使えるんですよね！！

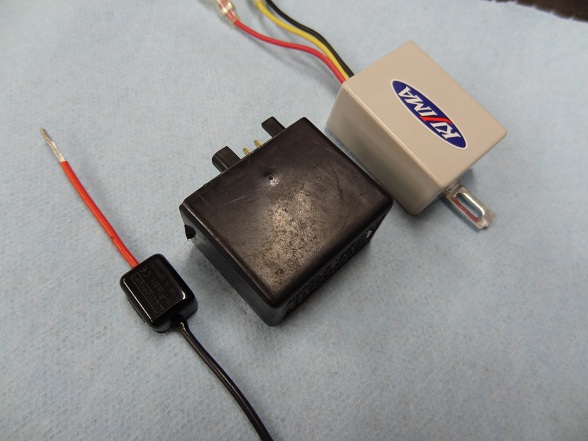

て事で各ウインカーリレーの大きさ比較です。

一番手前、赤と黒の配線2本の一番小さいのがm-フラッシュ。画像をクリックして頂くとほぼ原寸大で表示されます！
真ん中、SUZUKI純正7ピンタイプの集合リレー。
そして奥、キジマのICウインカーリレーです。
SUZUKI純正とキジマは遠近法の為、実際より小さく表示されていますが、m-フラッシュの異様な小ささだけは分って頂けたかと思います！！

motogadgetのm-フラッシュ、キジマのICウインカーリレー共にジーザックのリレー各種のページに御座いますので、当店でウインカーご購入の際はどうぞプラスワンでご購入頂ければと思います。

ちなみに今回はスペース的に余裕があるので、キジマのICウインカーリレーを使いたいと思います。

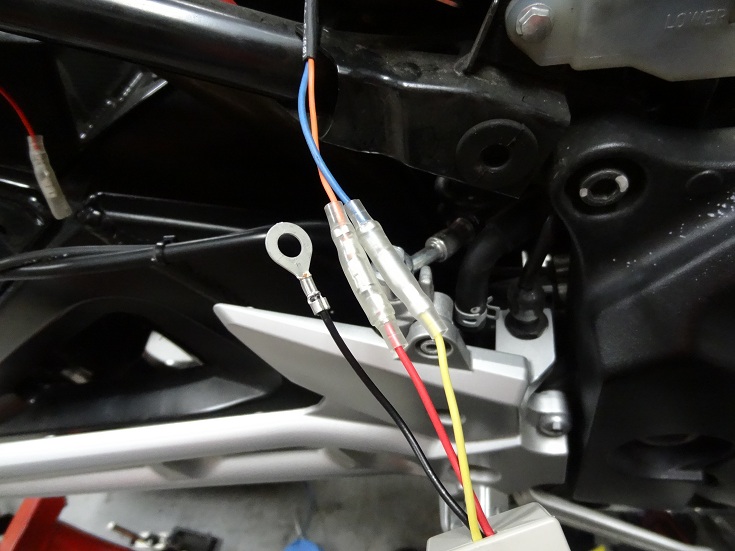

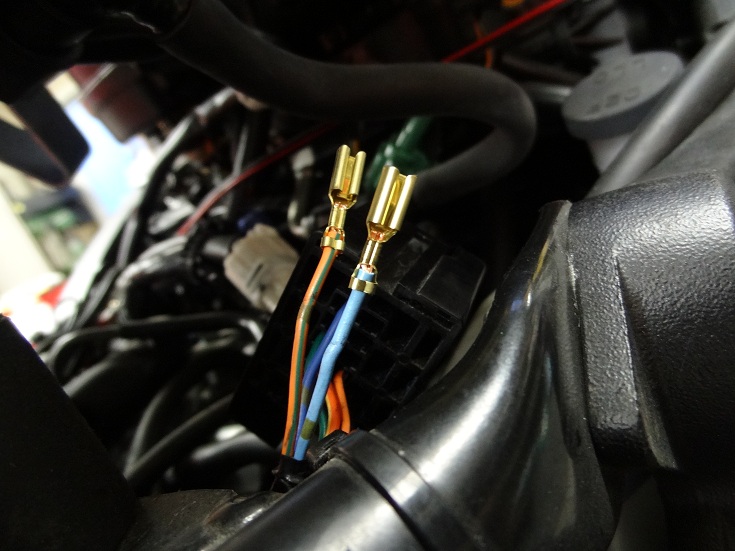

GSR400の場合、この2本がウインカーリレーに使われている配線みたいです。
※たとえ同じGSR400の作業でも型式により違う場合もありますので、個人で作業する方は必ず電気テスターやサービスマニュアルで確認してください。























キジマの説明書に従い接続します。残りの黒い配線はボディーアースでOKです。（ノーマル車両が3ピンのウインカーリレーの場合は各々接続すればOKです）

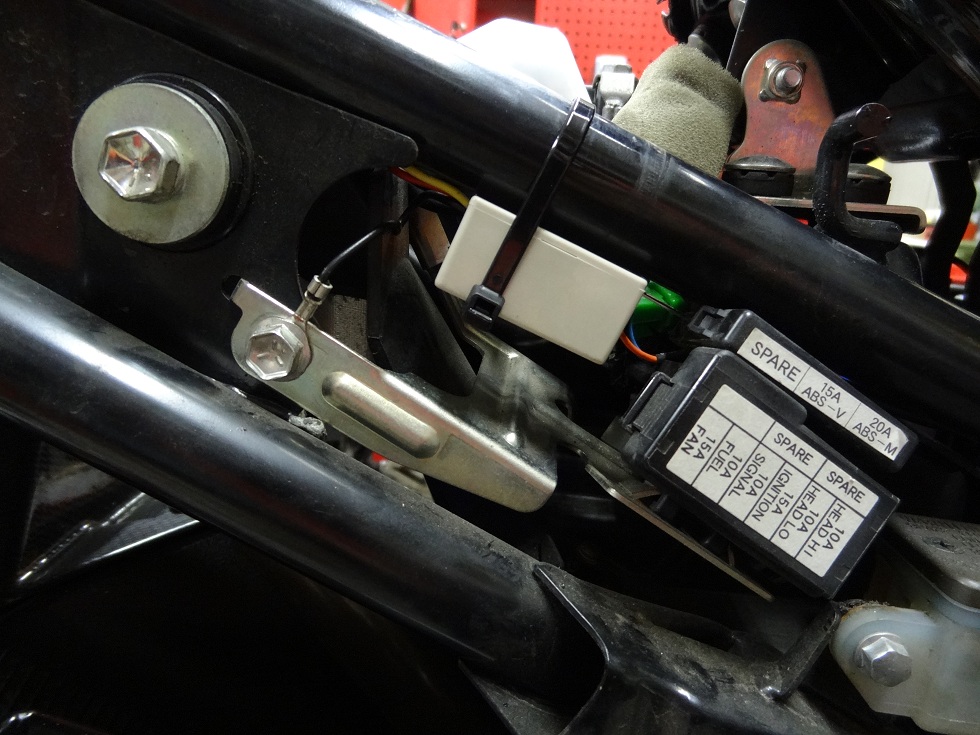

「もうここしかないでしょ！」って位、キジマのICウインカーリレーが収まりそうな場所がありましたので、付けてみました。
フレームにタイラップで留めても座りが良く、アースポイントも近所、そしてヒューズボックスの隣りとゆうアクセスの良さ！1等地ですよ！！（笑）



後は作ったウインカーブラケットにLEDウインカー、リフレクターを取り付けて・・・・・・

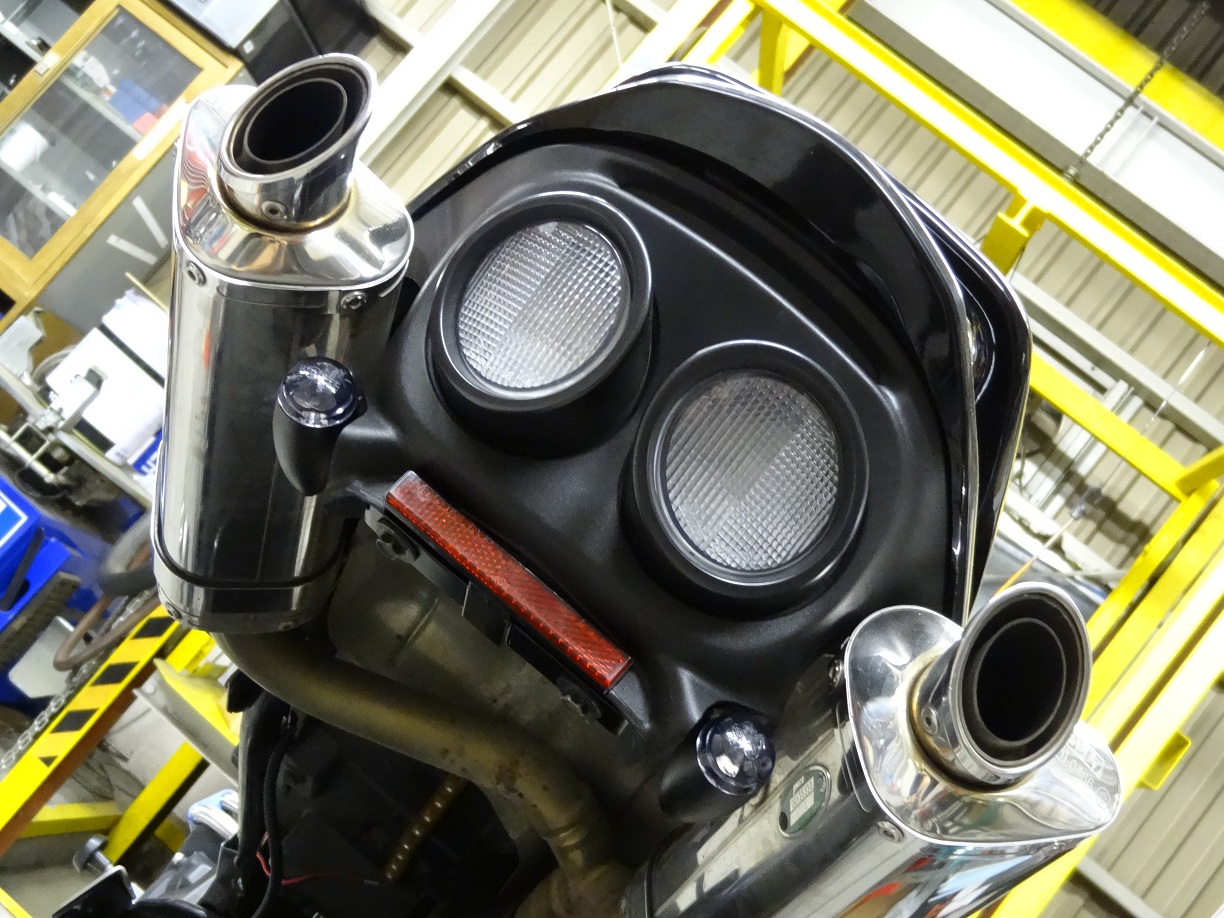

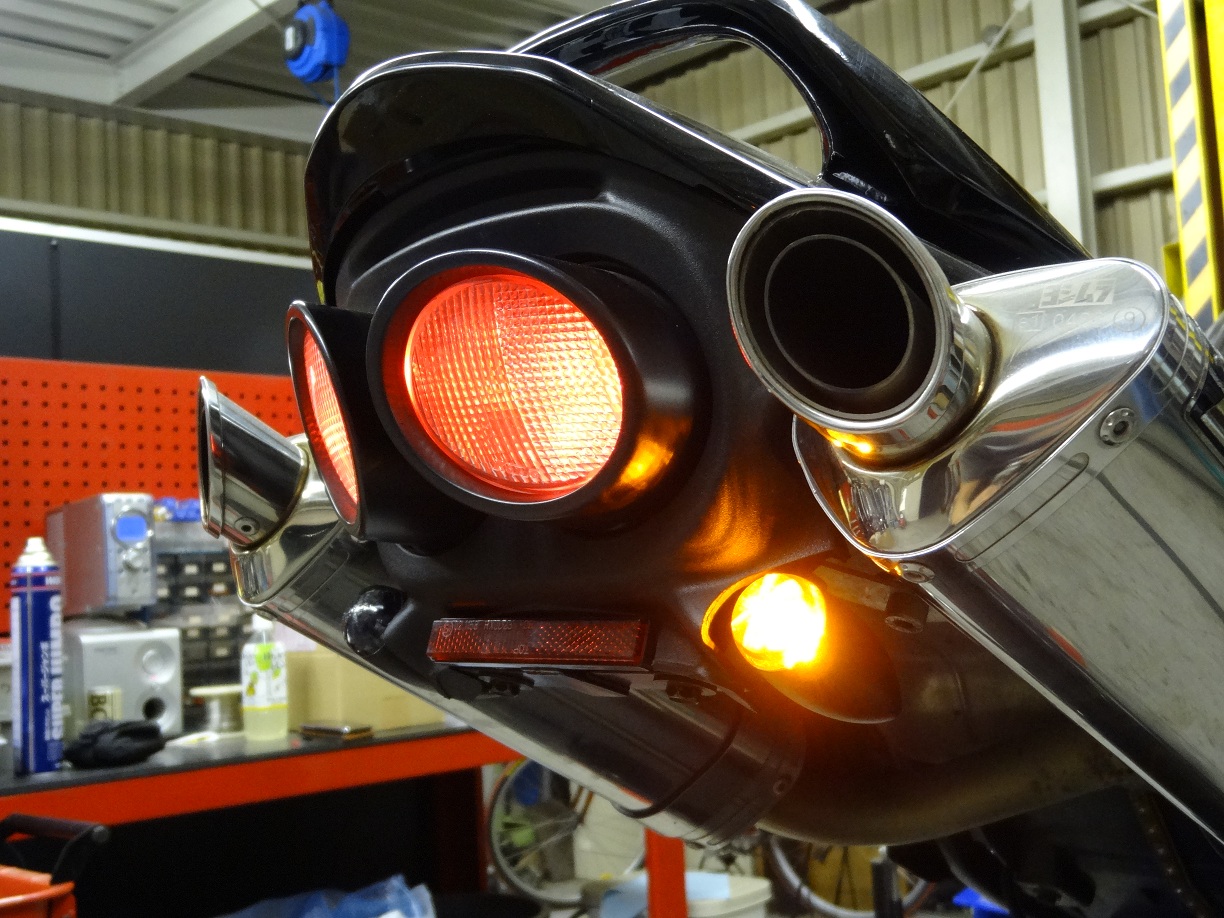

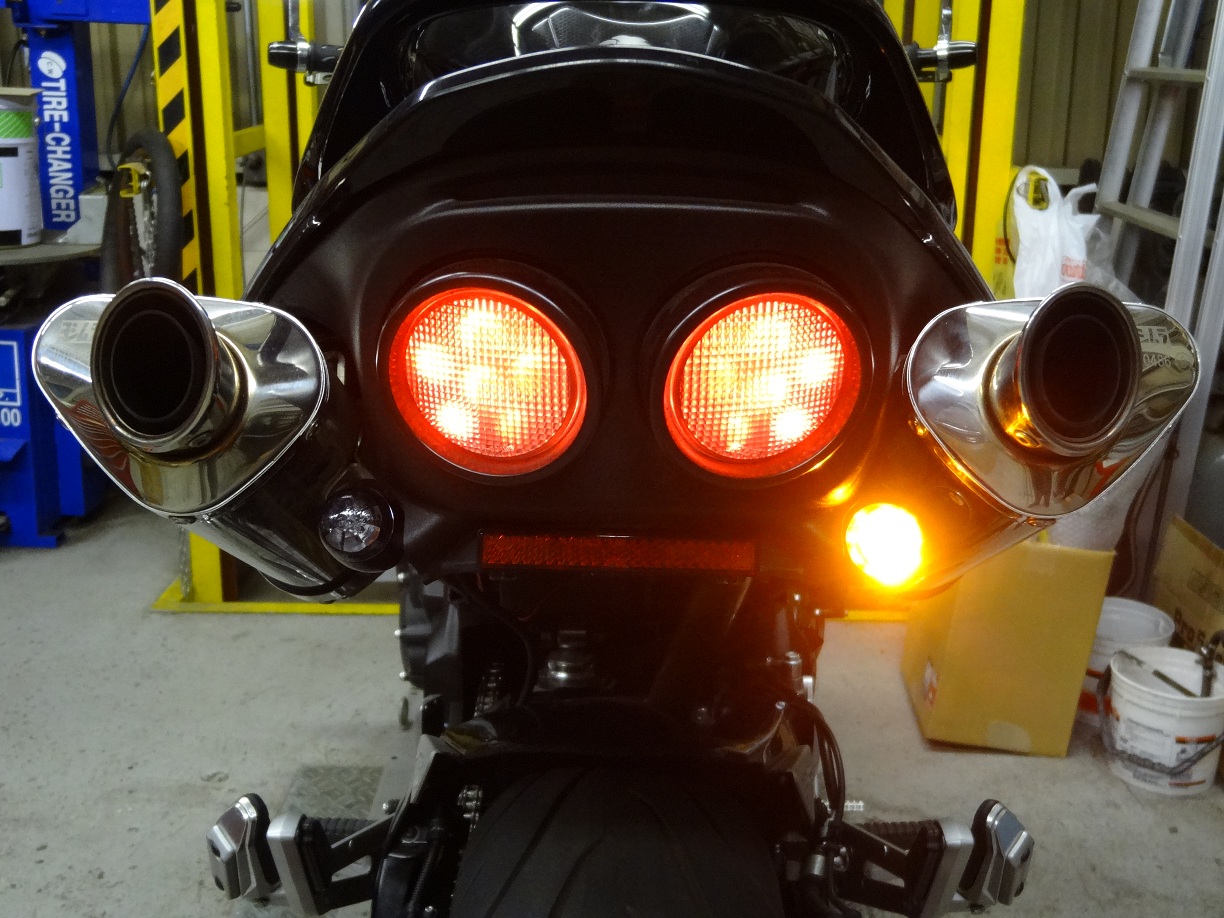

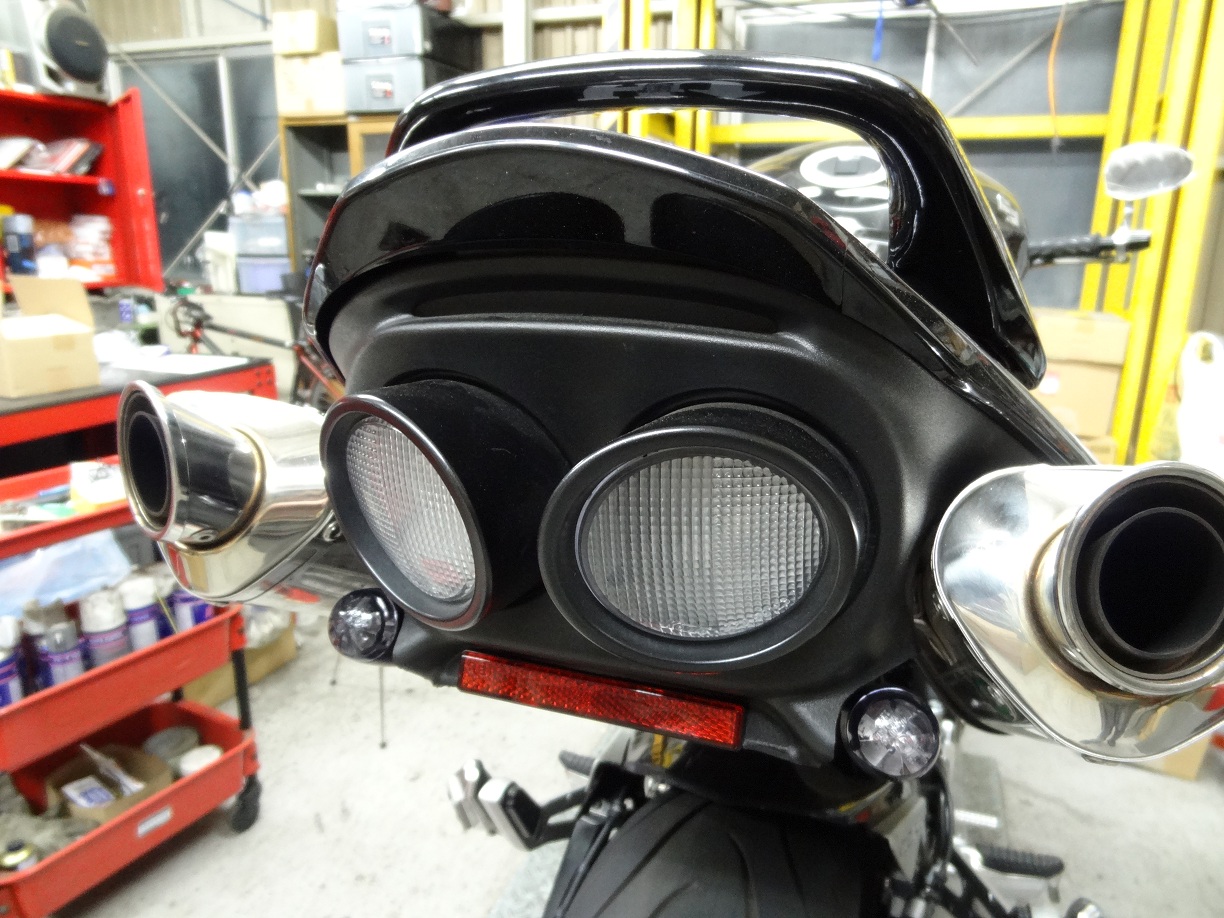

完成！

飛び出した大きな純正ウインカーをハイパワーLED内蔵のウインカーへ変更し、車体内側へ押し込めて目立たなくさせました！
ハイパワーLEDは高価ではありますが、LED1つでかなりの光量が得られるのでお薦めです！今現在、ジーザックで扱うLEDウインカーの多くはハイパワーLEDを使用したモデルになりますので、ウインカー交換を考えている方はハイパワーLEDウインカーも候補の一つに入れてみてはいかがでしょうか！












































ちなみにこのハイパワーLEDウインカー、ジーザックのラインナップではありませんが、取り扱っておりますので欲しい方は品番『C652779』砲弾型LEDウインカー（2個入り）参考価格￥8,400でご注文頂ければお取り寄せ致します。（※価格は2013年6月14日時点です。）
軽く仕様を書きますと、
ずっりしとしたアルミボディーにカットのあるスモークレンズで美しく輝く！
と言ったところでしょうか！























余計なモノはぶった切ってシンプルに！

ストリートファイター化への基本ですね！！



あっ！ナンバー付いて無いじゃん（笑）
ぶった切り過ぎちゃった？！（笑）

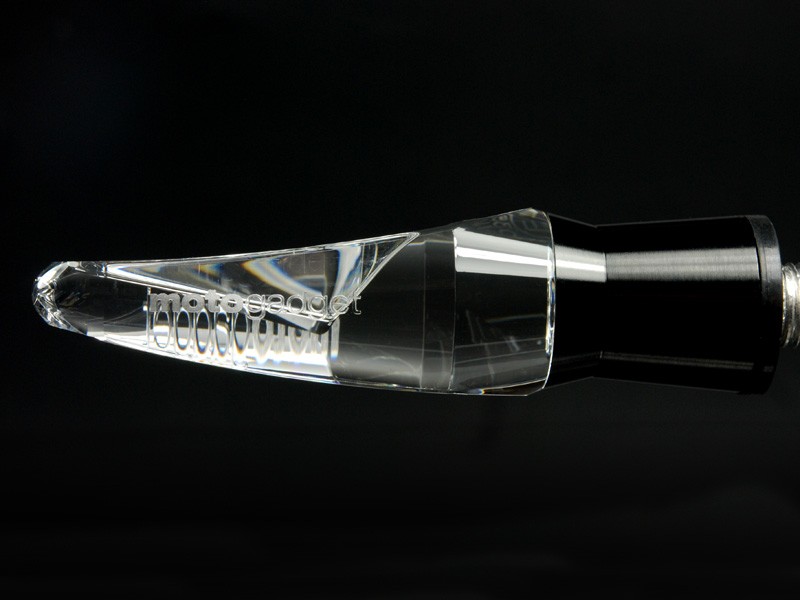

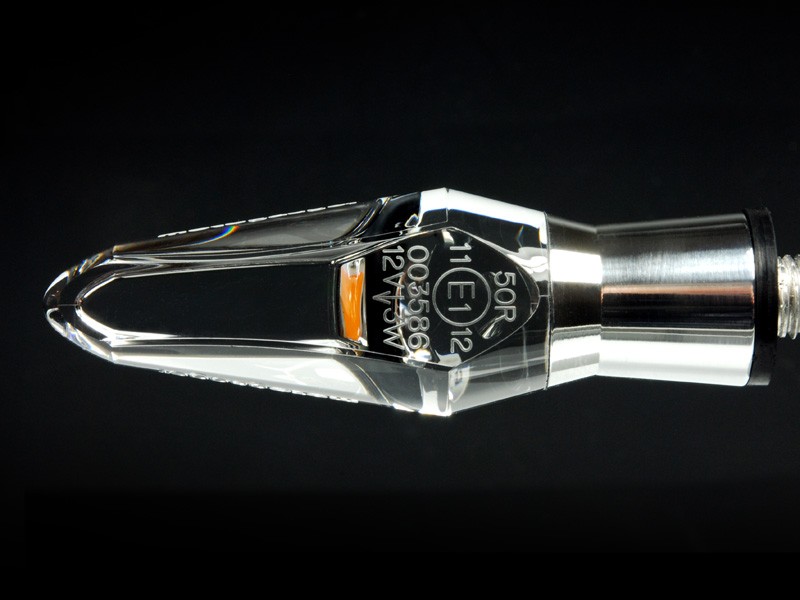

モトガジェットの最先端テクノロジーを駆使して作られた、ボルトオンウインカー
【m-ブレイズ アイス】の販売を開始しました！

お届け出来るのは1ヶ月前後となりますが、先行予約キャンペーンを開催しておりますので、
日本で1番最初に手に入れたい方は、どしどしご注文下さい！！

既にモトガジェット製品を使っている方は、もう何も言わずともお解りかと思いますけども、最先端、最高品質のLEDウインカーです！！

いつも写真以上に素晴らしい創りで、いい意味で期待を裏切ってくれます！
このm-Blaze iceも写真でこれだけカッコイイ製品ですので、実物は・・・想像しただけで・・・

楽しみですね！！

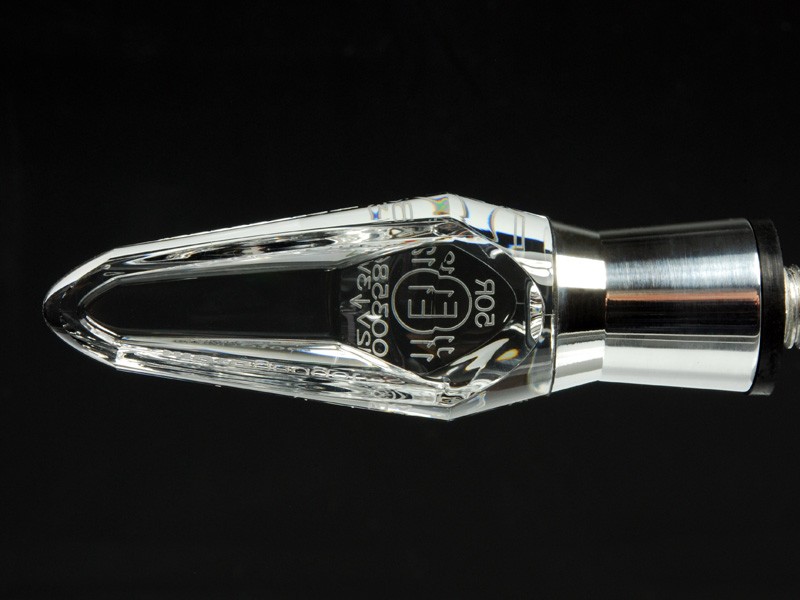

フロント























アップ

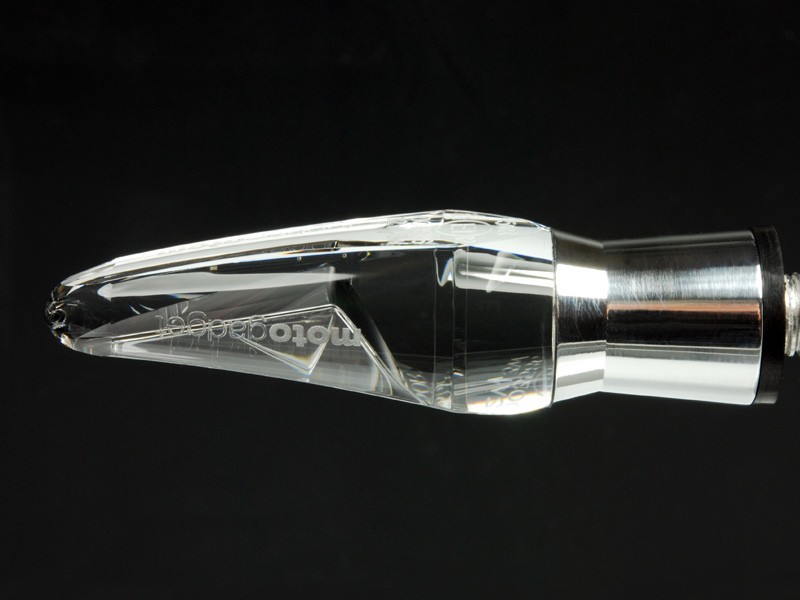

バック























ダウン




ブラックアルマイトとポリッシュの2色が選べます！

アルミビレットのクールなグリップ！

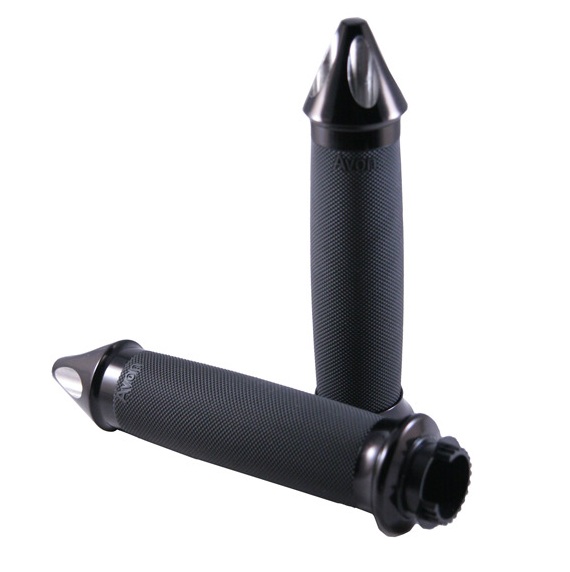

スパイクエンド カスタムグリップの商品追加をしました！
