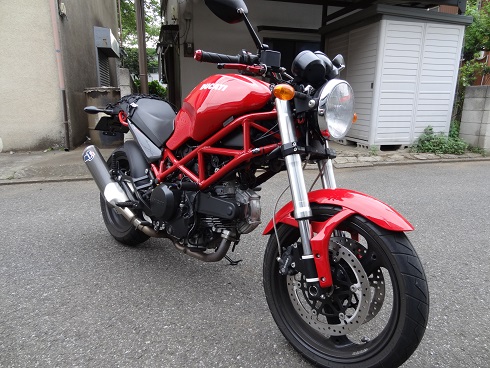

当店に持ち込まれたDUCATI MONSTER400。



今回は・・・

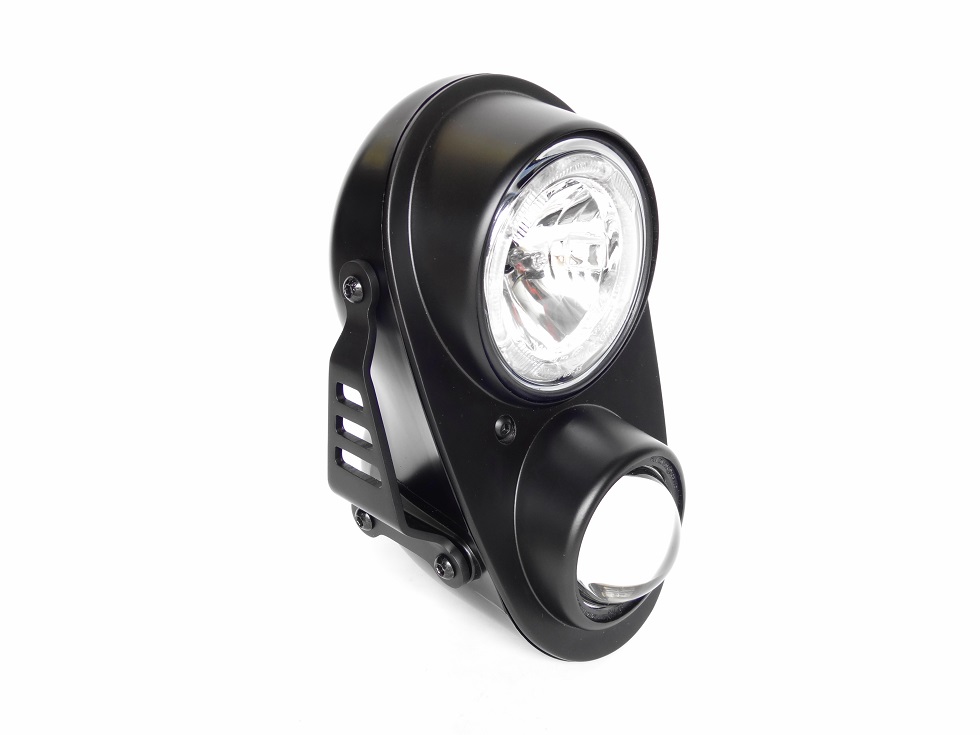

LEDリング内蔵 + プロジェクターライトが人気の縦目二灯ツインファイアヘッドライトの取り付けです！！

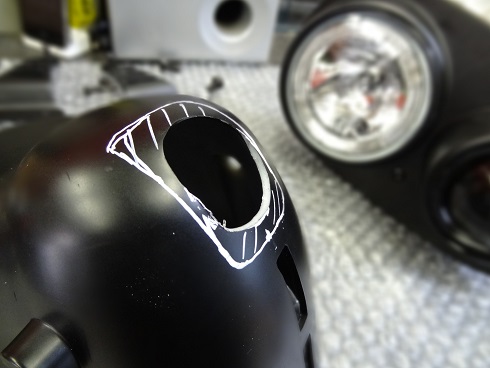

車体と干渉してそのままでは取り付けできませんので、干渉部分をカットしていきます。

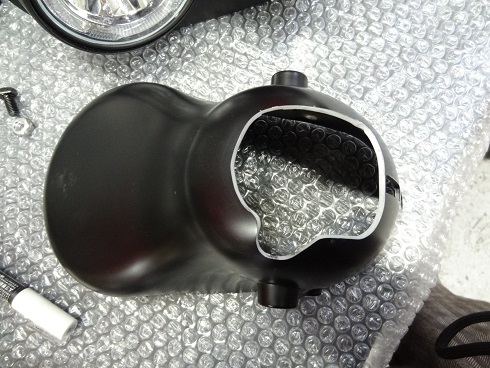

最終的にはかなりカットしました！！

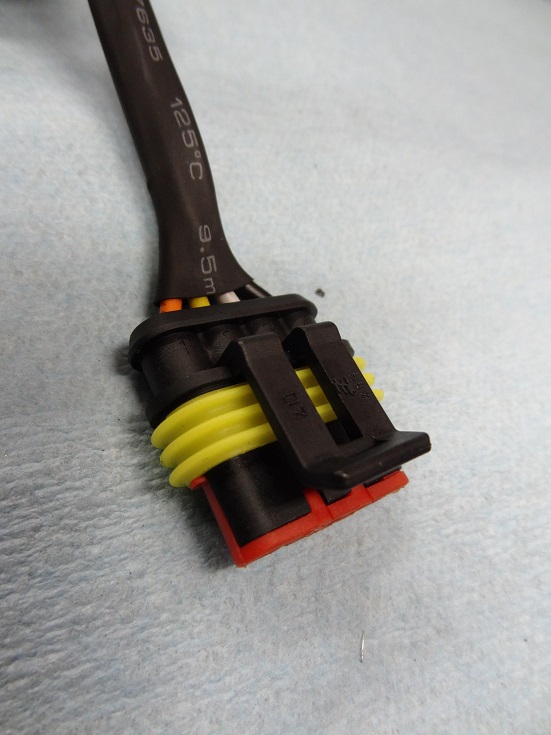

モンスター400のヘッドライトコネクターは見える個所にありますので、純正と同じコネクターを使用し、景観を損なわせることなく取り付けします！
4ピンタイプのコネクターなのに端子が6個ありますが、2個は予備です。

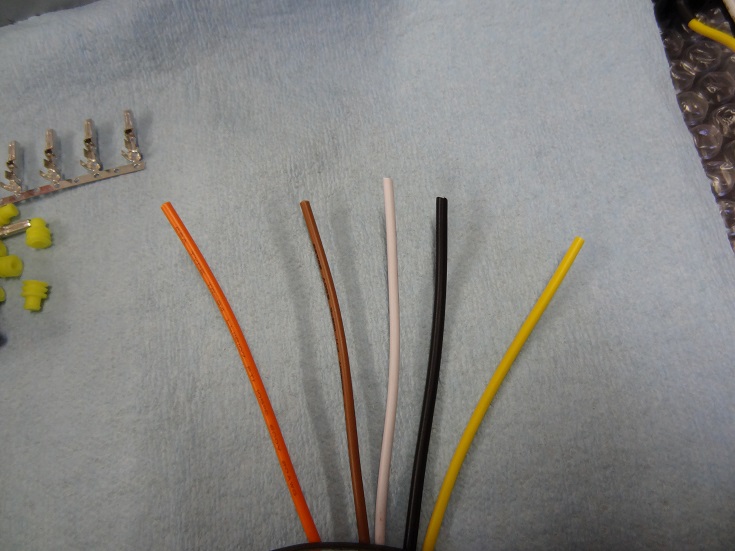

ツインファイアヘッドライトの配線は5本ありますが・・・

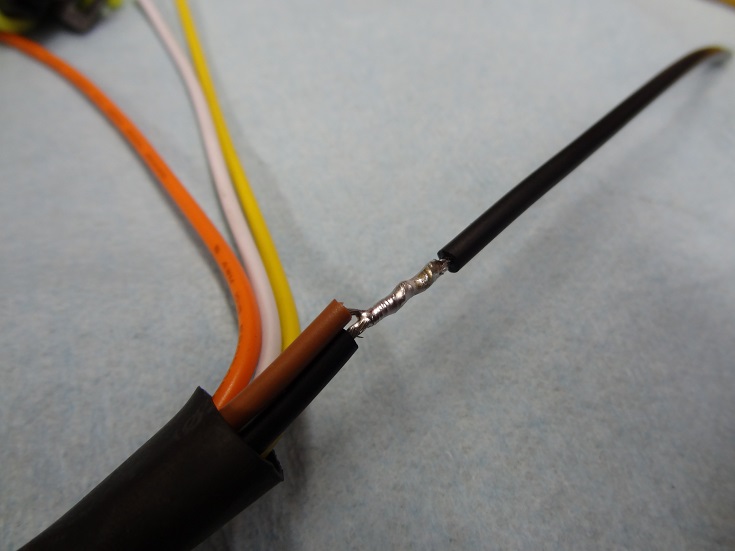

ブラウンはLEDリングのアース、ブラックはヘッドライトのアースですので、1本に纏めることが出来ます。これで4本になりますね。

ちなみに
オレンジ＝LEDリングのプラス
ホワイト＝ヘッドラライトのロービーム
なので、ポジションライトの無い車両はオレンジとホワイトも1本に纏めると合計3本まで配線を減らすことが出来ますね。






配線は熱収縮チューブで束ねると美しくなります！

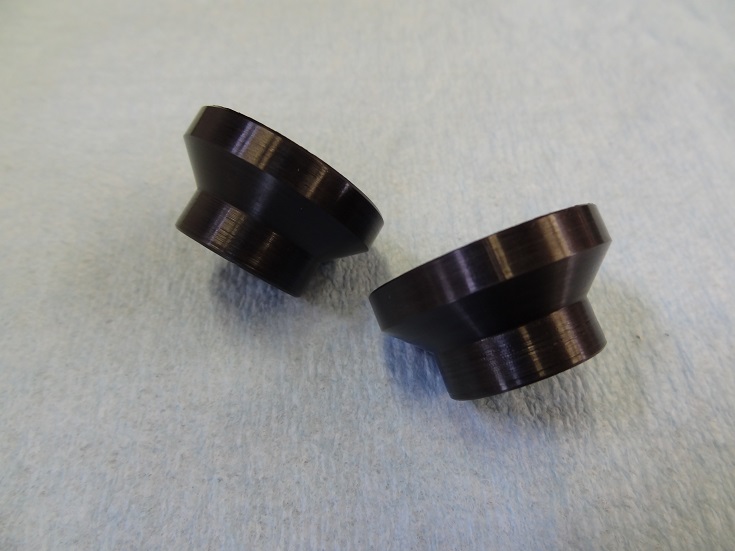

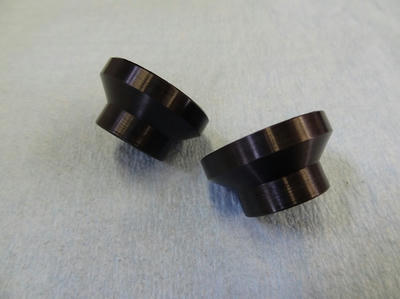

ノーマルのヘッドライトステーを利用して取り付ける為、ノーマルヘッドライトと同じ取り付け幅になる様にスペーサーカラーを作りました！

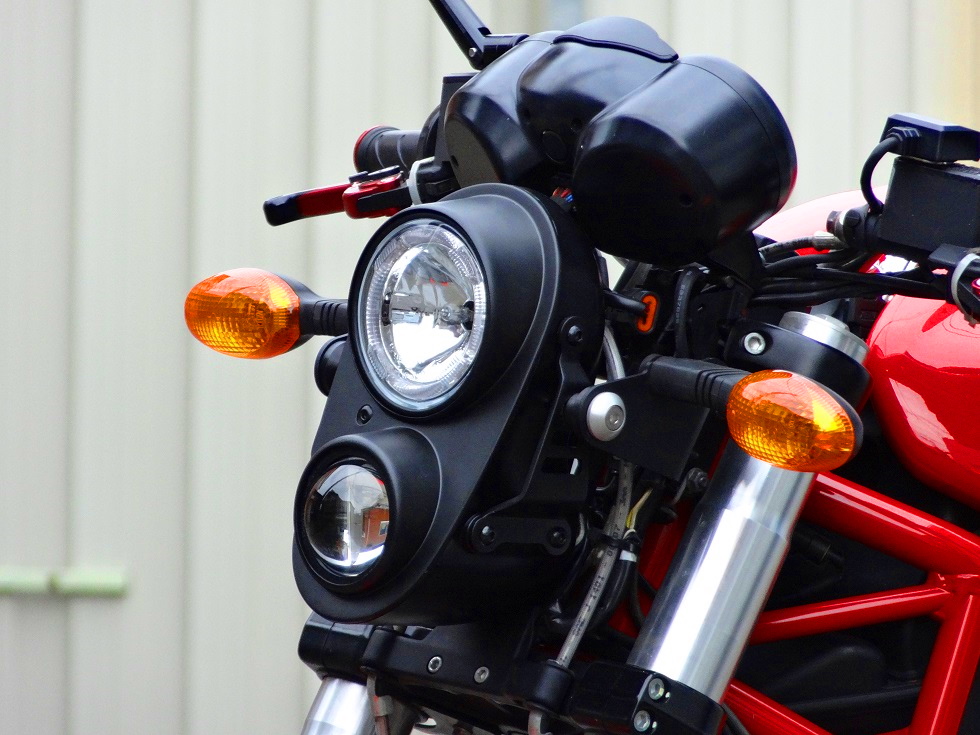

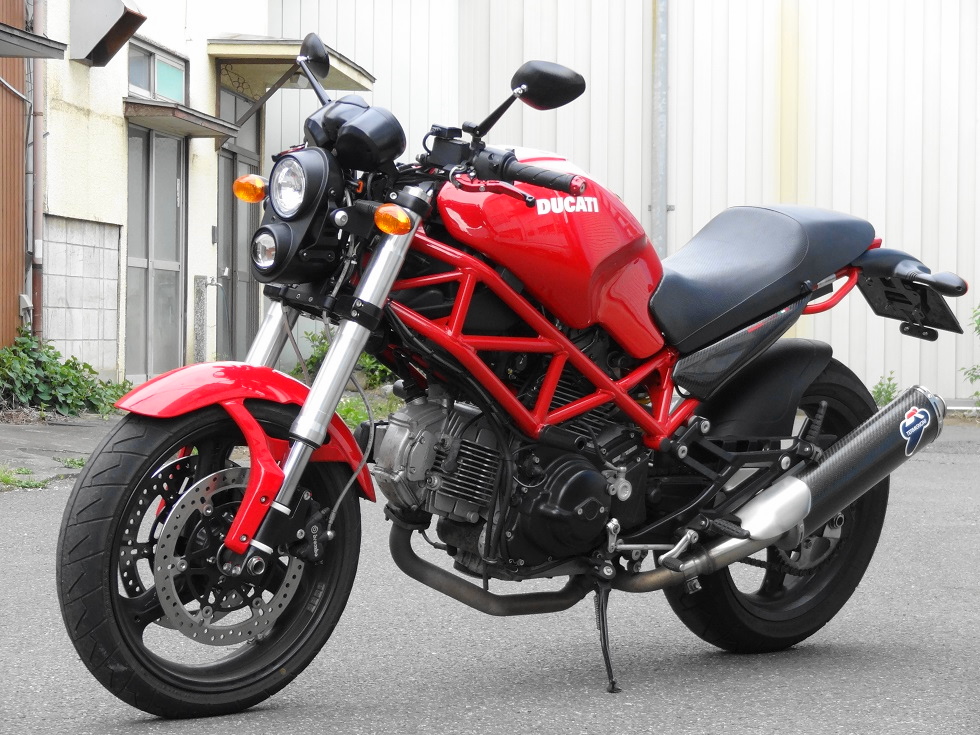

完成！！







ノーマルメーターにも合うデザインです！カッコよく付きましたね！！
ご依頼ありがとうございました！更なるカスタムの際はまた宜しくお願いします。
