タンクのセットアップをしましょう！！

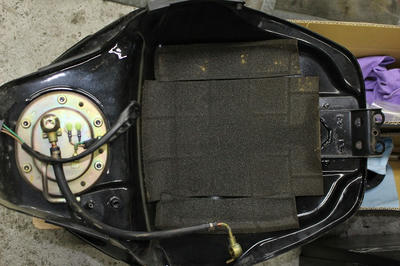

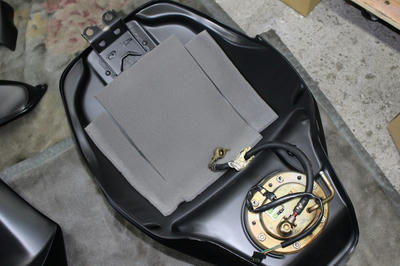

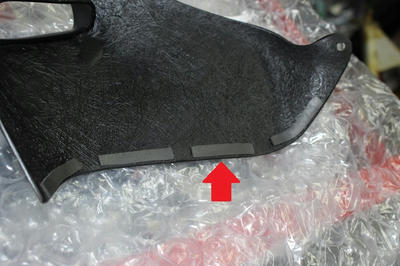

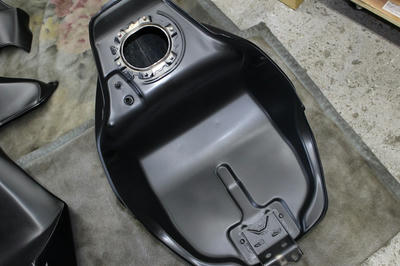

ノーマルではタンク裏にパッドが貼られているんですね。

CBR954RRの場合、残念ながらメーカーにこのパッドが無いのでホームセンターでテープ付きのパッドを買ってきて、適当な大きさにカットして使いたいと思います。

純正のパッドを触ると密度が高く、モチモチした食感・・・じゃなく

モチモチした肌触りで中々いいパッドが貼られているようです！！









ホームセンターではモチモチのパッドが無く少し密度の低いものですが、CBR954RRはタンク下にエアクリーナーボックスがあるので、断熱性が無くても問題ないでしょう！

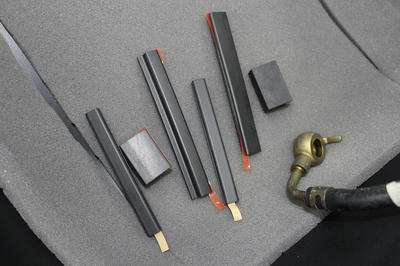

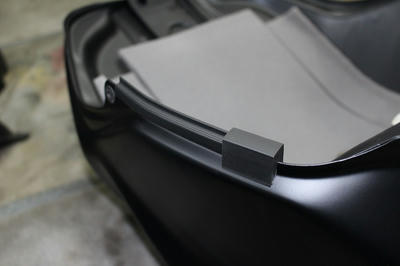

パッドに次いでトリムも付けましょう！








こんな感じかな？




パッドといいトリムといい、あとデカール類とか張物系ですね、大まかな位置は決まっているけど絶対ではないってのが一番嫌いで・・・


ここかなー？


もうちょっとこっちかなー？


ってすごく悩みます（笑）

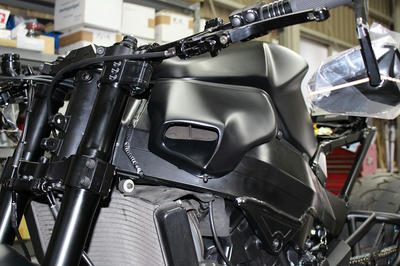

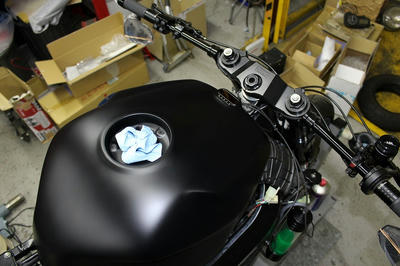

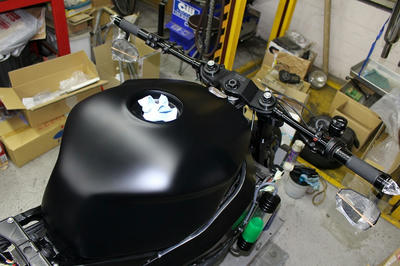

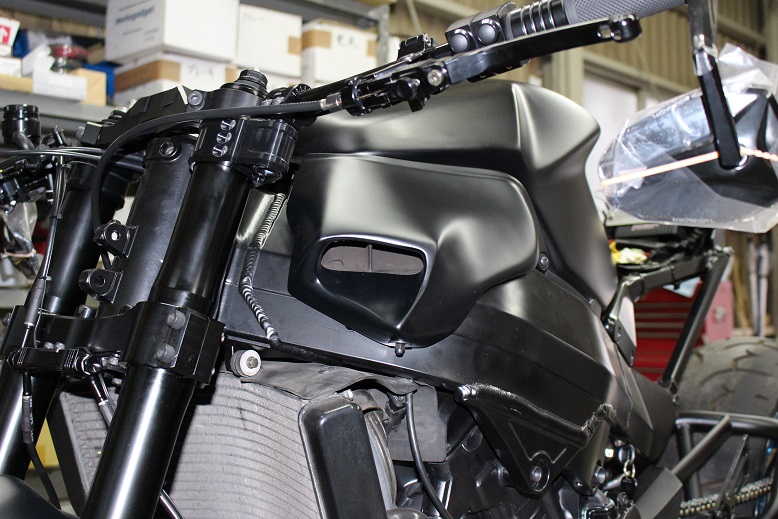

ほいっ！タンク付きました！！

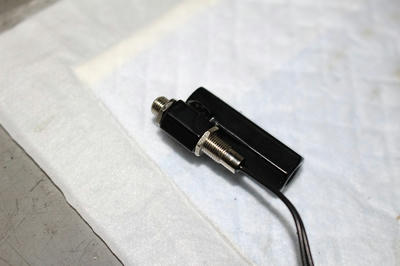

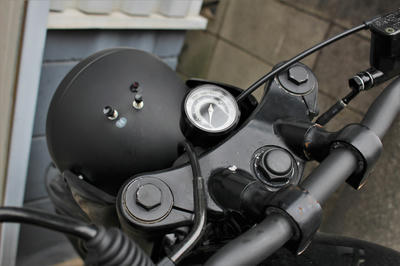

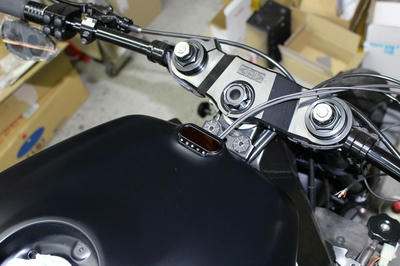

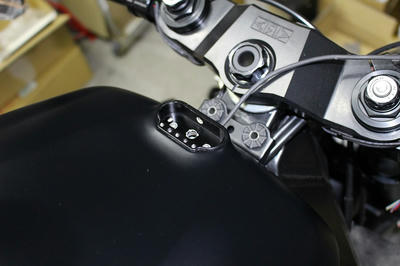

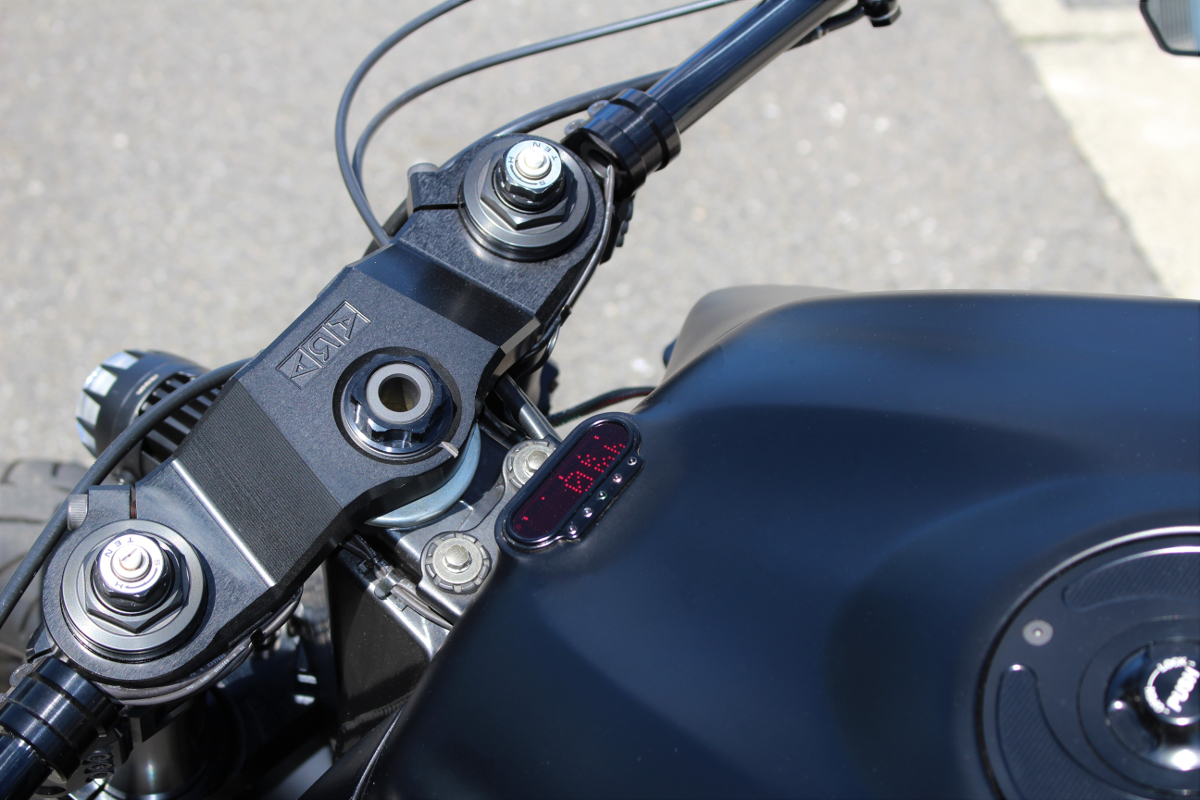

モトガジェット製のインジケーター、コンビフレームライトを嵌め込み

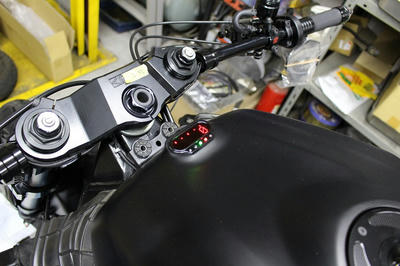

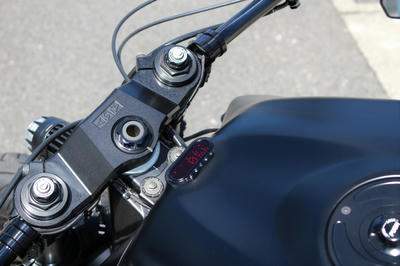

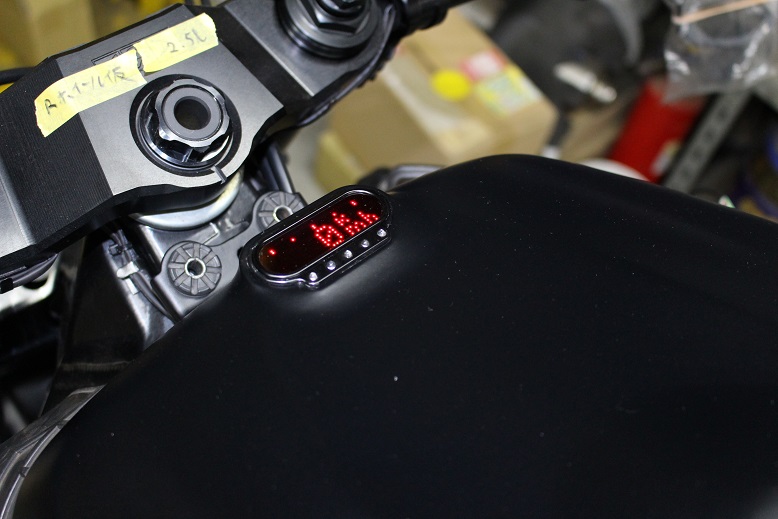

スピードメーター、モトスコープミニも嵌め込みます！！


モトスコープミニは

スピード
タコ
オド
トリップ
走行時間

がメインモニターに表示され、上部はタコのバーグラフが表示されます。
任意のエンジン回転数をセットすると、モニターのLEDが全て点滅しシフトライトとしても使えるんです！！


必要最低限の機能を備え、この小ささ！！


素敵ですね！！


シンプルイズベスト！！



ジーザックドットコムで販売しておりますので、これからストリートファイターやカフェファイターを作ろうとお考えの方は要チェック！！




水温計や油温計、燃料系がないと死んじゃうって方はモトスコープミニの上位バージョン、モトスコーププロもありますので、こちらがお勧めです！

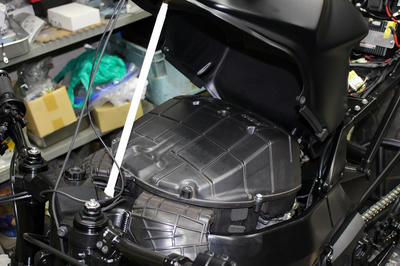

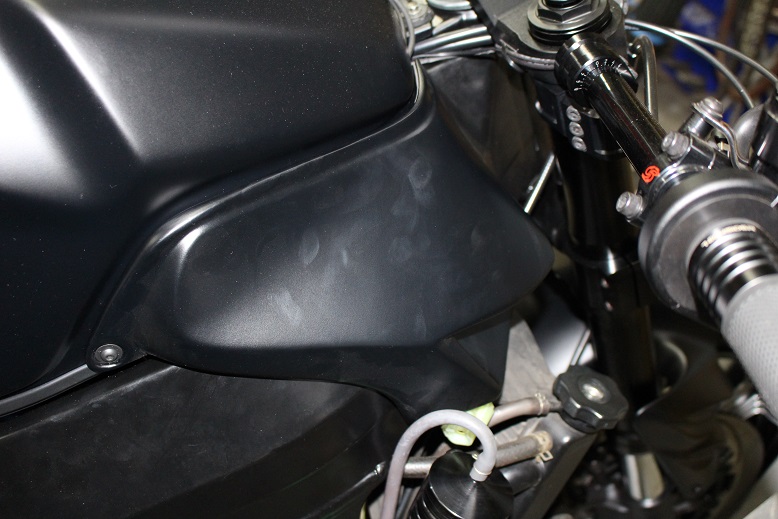

タンクのホース類を付け終えたらエアクリーナーボックスを付けましょう！









完了！！

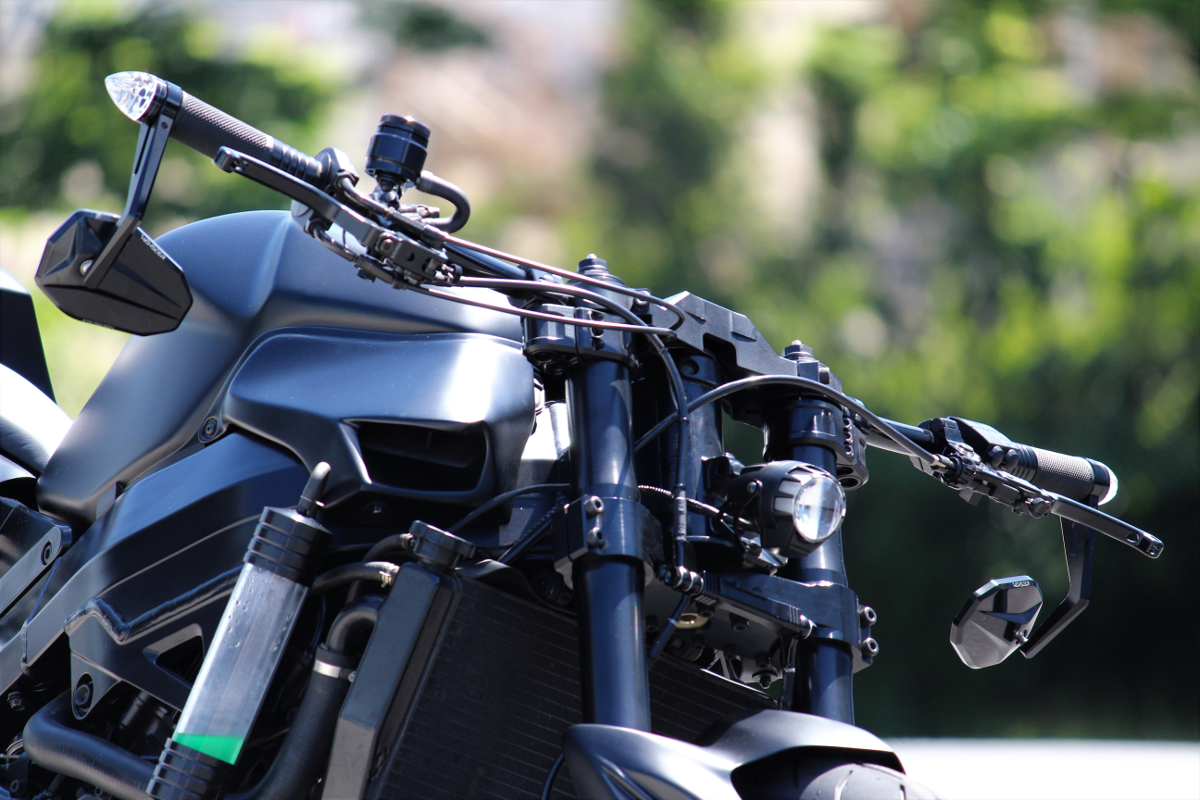

ラジエターサブタンクを付けますね！

製品に付属のステーは車体に付けた時に位置がビミョーなので、ワンオフで作り直しています。









上蓋を外し仮付け

ラジエターサブタンクは上下があるので、間違えないように！
下側はシーリングしてありキャップが外れないようになっています。










クーラント（LLC）を入れるのでサブタンクの下側とラジエターを繋ぎ








クーラントの濃度をサービスマニュアルで確認


CBR954RRの場合、基準は30％ですね









クーラントのパッケージにも表が載っていたりします

マニュアルの基準は30％ですが、地域によってはより濃度を上げる必要があるけれど、ここいらはそんなに寒くもならないので、基準値の30％で大丈夫です。








取り敢えずはサブタンクに入れるだけなので、500ccで充分かなと
クーラント150ccに水350cc入れます。


水は水道水もしくは軟水と指定されています。



ちなみに硬水を入れるとエンジンが腹下します
私も硬水飲むと腹下しますから（笑）








クーラントを入れ、上蓋をします


思ったより容量少なく、たぶんこの水位だとエンジンが熱くなったら溢れます


気になったので、内径と長さからおおよその容量を計算したところ


内径40mm長さ200mmのポリカーボネートの筒を使っているので、



2cm × 2cm × 3.14 × 20cm = 251.2cc


と約250ccでした。
ジーザックで売っているラジエターサブタンクは230ccですので、似た容量となっていますね。


ポリカーボネートの筒の外径は50mmあるのですが肉厚が5mmあり内径40mmで見た目より容量が少ないようです。


肉厚を薄くすれば容量は増えますが、転倒時に割れる可能性が高くなるので、5mmは妥当な肉厚でしょう。




エンジンが熱くなると200cc分近くは水位が上がることもあるので、半分まで入れてしまうと溢れると予測できます。

ですので、最終的に様子見て少し抜かないとですね。









上側に付けるホースは大気圧維持の呼吸とオーバーフローした時に排出する為のホースです。
車体の腹下でぶら下げるのが基本


グレーのホースが悪目立ちしているので、後々黒いホースに変えるとしましょう

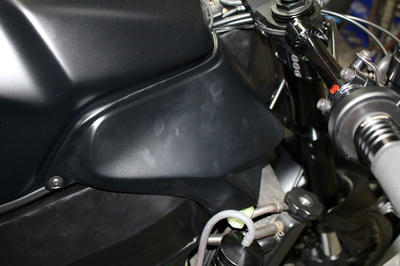

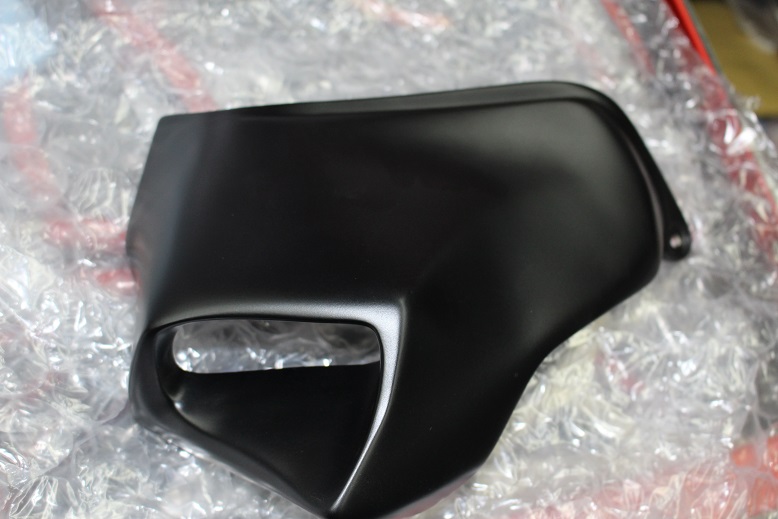

外装の塗装が上がってきました！！


加工関係は塗装前に済ませてあるので、組んでいくだけですね！









バグスポイラーを付けて

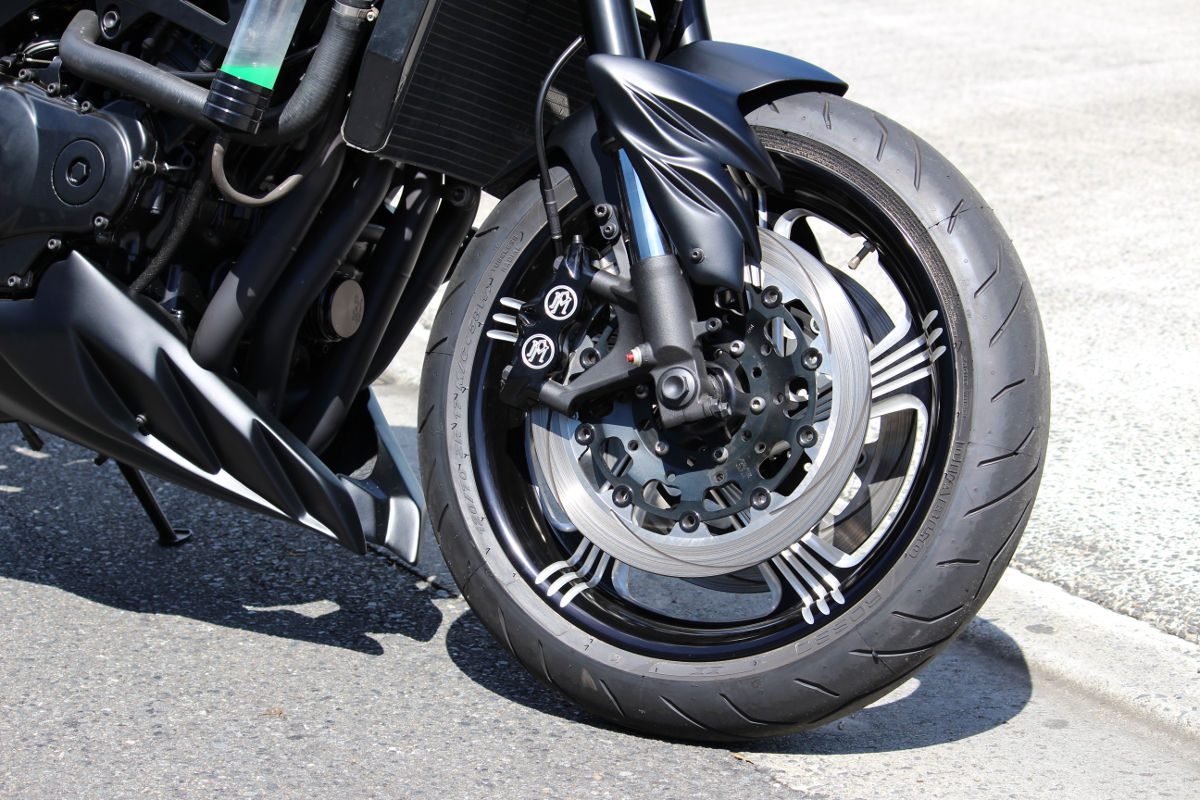

フロントフェンダー付けて





すまない・・・全然進みませんでした・・・



オイルフィルターも削り出しの物にね！！

フィン付きのアルミケースで冷却効果が上がり、フィルターは透過率がいいにもかかわらずゴミはろ過してくれるとゆう矛盾を現実にし、使い捨てではなく清掃し何度も使える、環境にもお財布にも優しいフィルター

だそうです！








フィルターをケースにセット

丸い磁石が付いており、鉄粉もここで回収します。









あとはねじ込むだけ！

オイルフィルターは手締めでキュッと締めるだけで大丈夫で、工具使ってガンガン締めちゃうと外すときに外れなくなってしまいますのでご注意を。

締め付けトルクはだいたい10Nm位ですので、慣れている人ならばトルクレンチ使うまでもなく手ルクレンチで充分って訳です。











マフラーを付けていきましょう！

ガンコートより耐熱性のある何とかコート・・・名前聞いたけど忘れちゃった（笑）

で塗装してあります！




こう似たようなパイプが並んでいるとどれがどこに付くか分かんなくなっちゃいますよね。


そうゆう時は








外した時にポンチで番号を付けておきます。


写真は4つポンチマークがあるので4番


バイクはまたがった状態で左から1番、2番、3番・・・と番号が割り当ててあります。


なので、この番号を見ればどこに付くものなのか一目瞭然！！

プラグコードにも数字が書いてあったりしますし


「2番シリンダー」


って言えば、左から2番目のシリンダーだなって通じます。









ポンチマークの番号通りに取り付けます。

この時点ではまだ仮止め


本締めすると、次のパイプが付けられなくなるからね








第二パイプ


4本から2本に集約します。







ここまで排気が来ると熱はだいぶ下がっているので、この先はガンコートで塗装








第三パイプ

2本から1本に集約します








そしてサイレンサー


グレネードって名前です

アメリカが使っている樽型のグレネードではなく、ナチスが使っていた木の棒が付いたグレネードをモチーフにしたデザイン！


ジャーマンストリートファイターに相応しいサイレンサーですね！！









いいじゃないの！！









全てのボルトを本締めし完了！

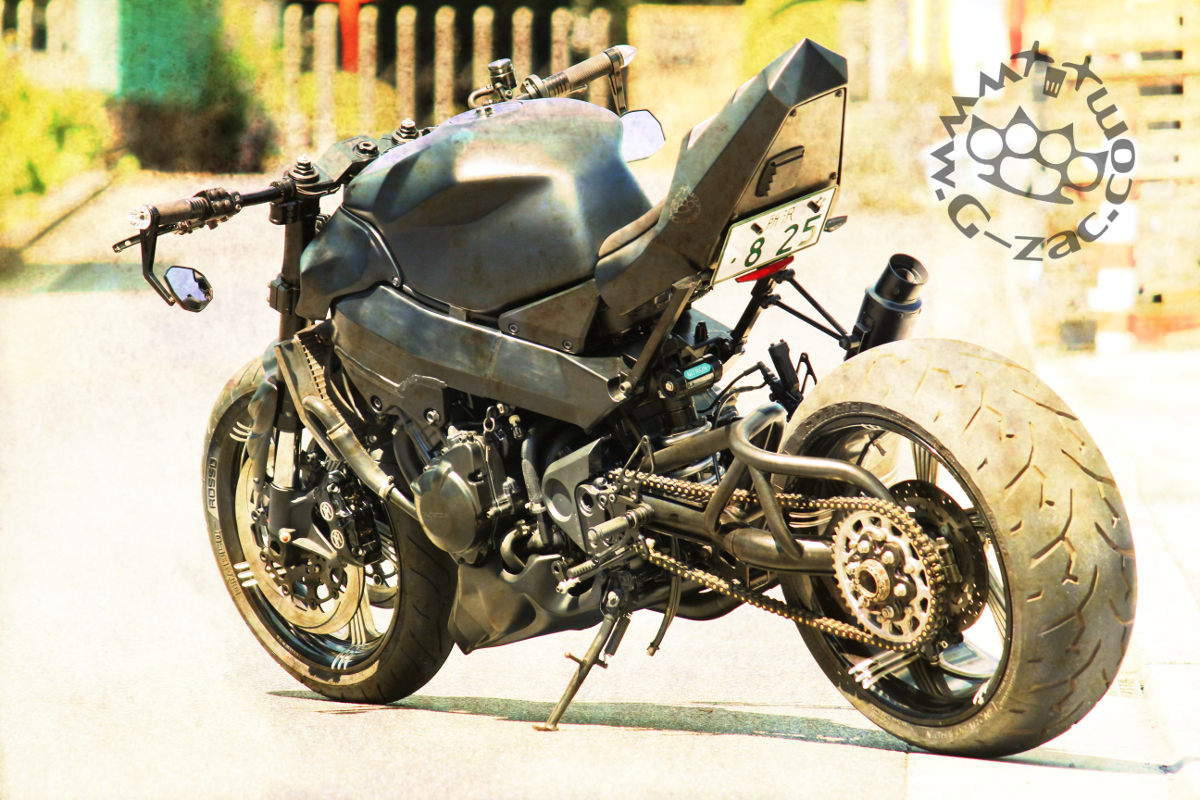

今回はチェーンです！

RKの最高峰のX-XWチェーンでウンチクによると


2重ループ構造のOリングによりグリス封入性を従来品に比べ大幅に向上、潤滑性を維持します。独特な形状で接触面積を縮小。プレートのポリッシュ加工との相乗効果でフリクションを低減しました。これによりライダーの感覚に応える快適な走りと耐久性を実現しております。


だそうです！！
何とも素晴らしい事ばかりのチェーンですね！！


でも私がこれを選んだ理由は簡単




『黒いから笑』








さっそく付けます。







チェーンは最初から輪になっているわけではなく、連結しなければなりません。

連結方法はクリップ式とカシメ式がありますが、これはカスメ式








チェーンをカシメるのには専用工具が必要で、これに部品を付け替える事で、様々なサイズのチェーンに対応し、カシメるのは勿論の事、チェーンを短くすることも出来ます。








専用工具を使いプレートを圧入します。



この時、Oリングを入れ忘れると面倒な事になりますので、絶対に忘れないように！！








プレートを圧入したら専用工具の部品をカシメ用に交換してカシメましょう！







ピンを潰し拡げてカシメるわけですが、メーカーで定められているる5.45mm（許容範囲＋0.1mm、-0mm）でカシメます。


私はビビリーなので、カシメでは測って、またカシメて計ってと少しづつ進めるタイプです（笑）







チェーンを連結し終えたらたるみの調整を行って








フロントスプロケットカバーと左ステップを取り付け完了！！



ステップのボルトが一部シルバーですが、在庫を持っていなく只今お取り寄せ中！
入荷したら黒いステンレスボルトに交換したいと思います。
