前回の続きです
『GSR400 ストリートファイターカスタム フェンダーレス編』






















広告を付けるべくプレートが付いていませんでしたので、取り付けましょう！

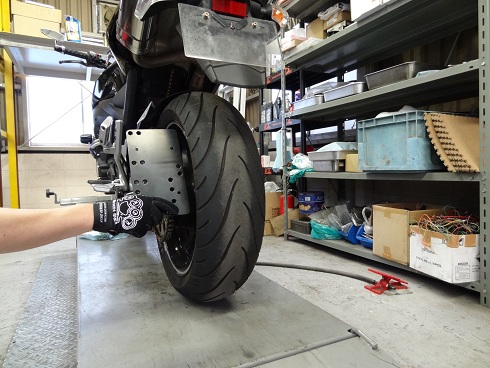

イメージはこんな感じですかね？？























通常はチェーンラインの外に付けがちですが、なるべく内側に付けたい為、チェーンラインに付けようかと思います。

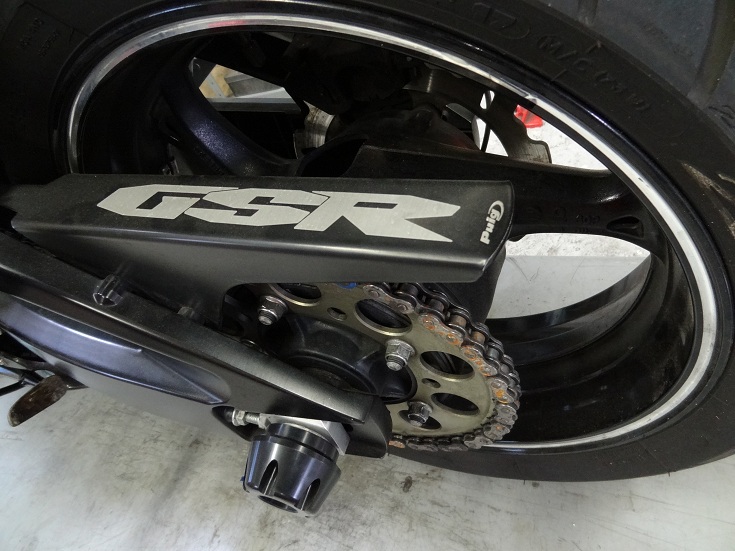

『puig（プーチ）』のカッコイイチェーンガードが付いていますが、これを材料にベースを作りたいと思います！
ちょっともったいない気もしますが、造りが良くベースとしては最適です。

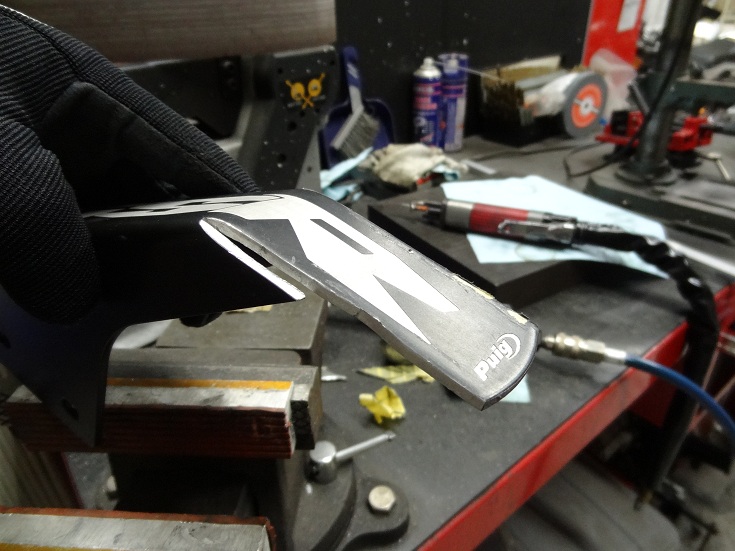

必要の無い箇所を切って、後方エンド部を任意の角度に折り曲げます！

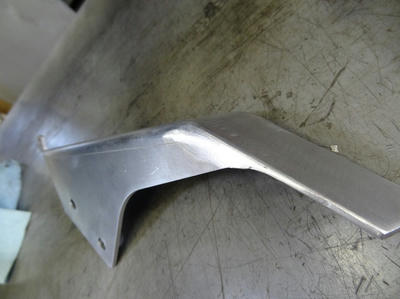

そして、塗装を剥離して溶接。後は必要箇所に穴を開けて完成！
























指取れちゃった！

ではなくて、

昔、1度だけの為に作ったステンレス製の円心分度器がありましたので、これを使い便利グッズを作ります！！

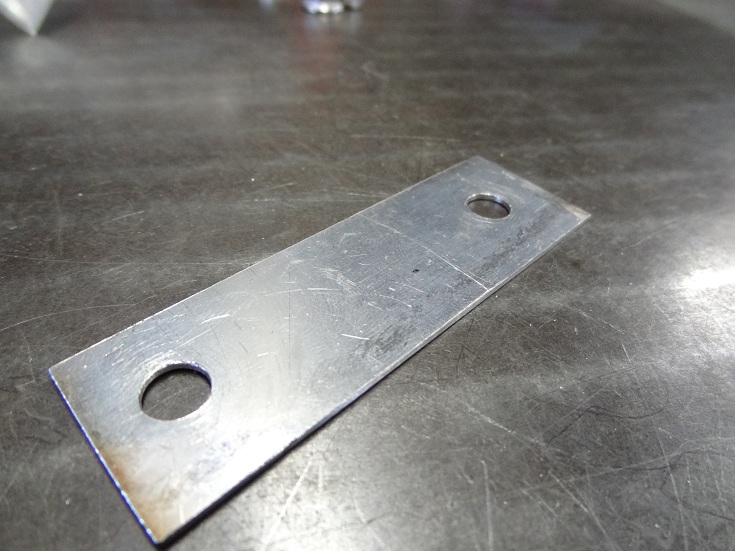

長方形に切り出し・・・・

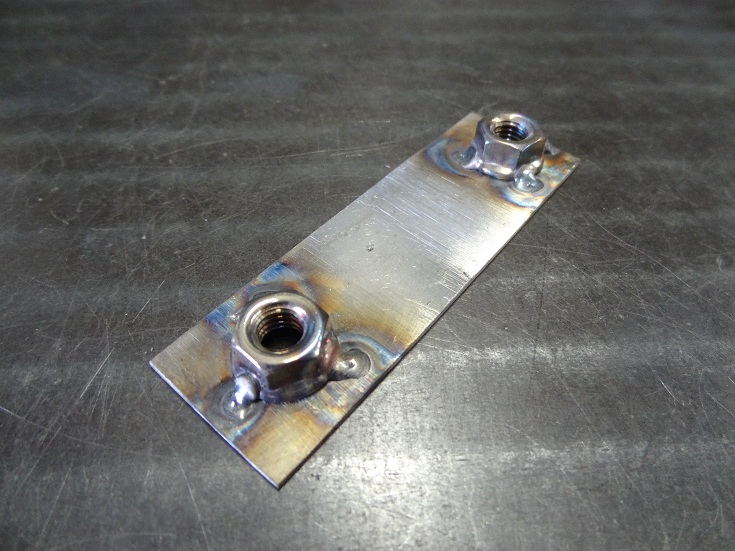

ナットを溶接。

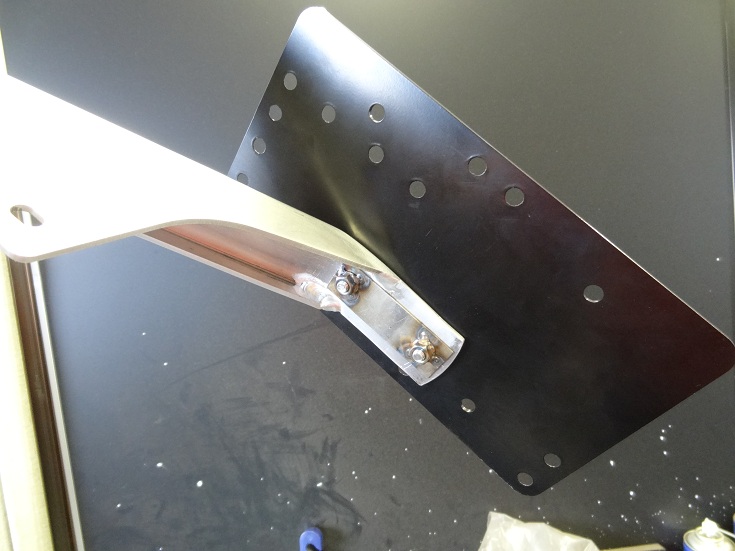

この様に使います。

ホイール脱着の度に広告バックプレートを外す必要がありますので、少しでも手間を軽減するのと、面圧にする事により、チェーンガードへの負担を軽減する目的があります！！

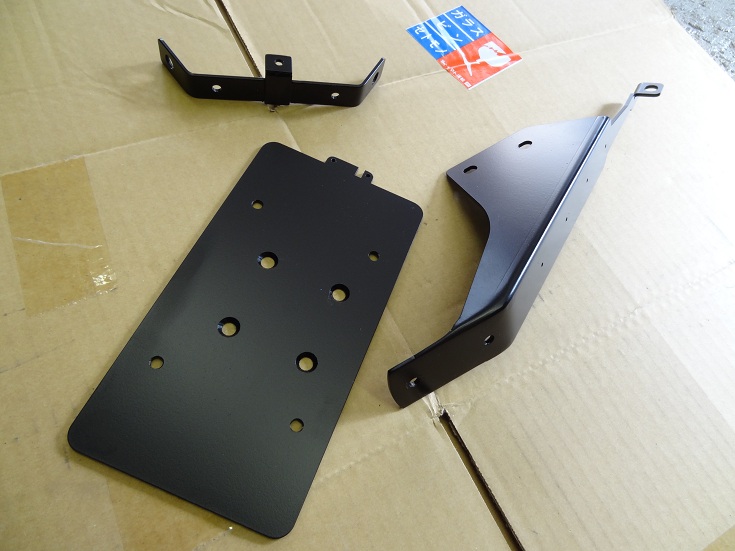

そして黒くペイントしました。

先程からちょくちょく登場する市販の広告バックプレートですが鉄製で重たかったので、新たにアルミで作らせてもらいました。広告灯も付く仕様になっています！！

ペイントも終わったので、後は車体に組むだけ！！

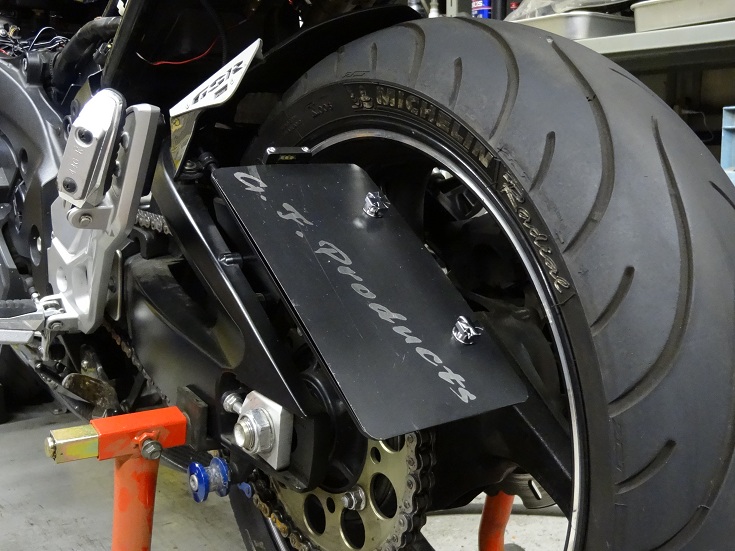

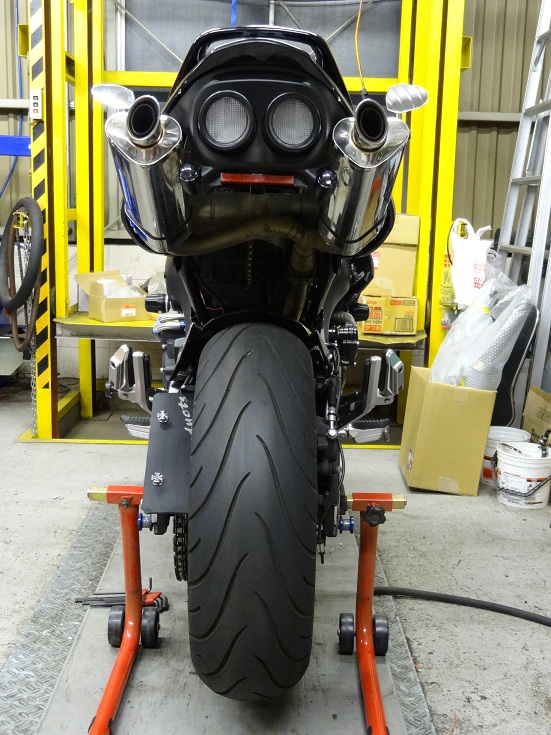

完成！！

角度はスイングアームに合わせた角度となっています。

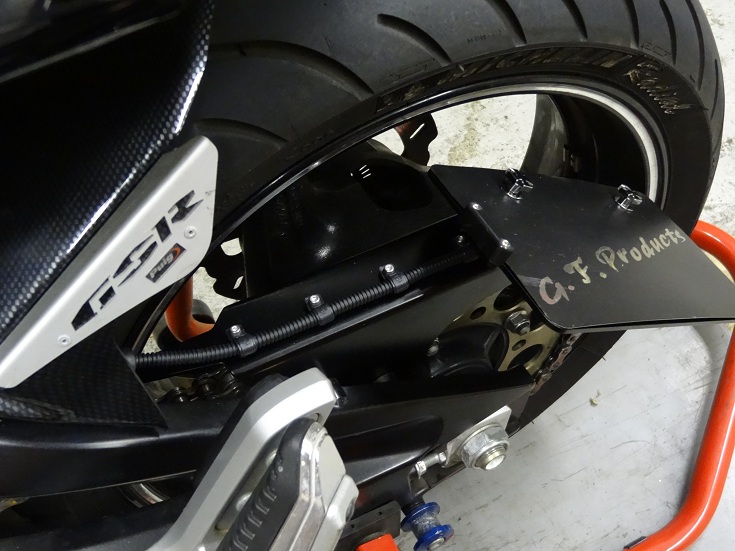

広告灯の配線はチェーンガードの上に這わせてあるチューブ内を通し、チェーンやタイヤで切れない様に保護します！いつもは配線は隠してかくして・・と作業しますが、隠せない場合はあえて『魅せる』配線の処理方法を行う事もあります！

みんな好きでしょ？こうゆうザクっぽいホース（笑）

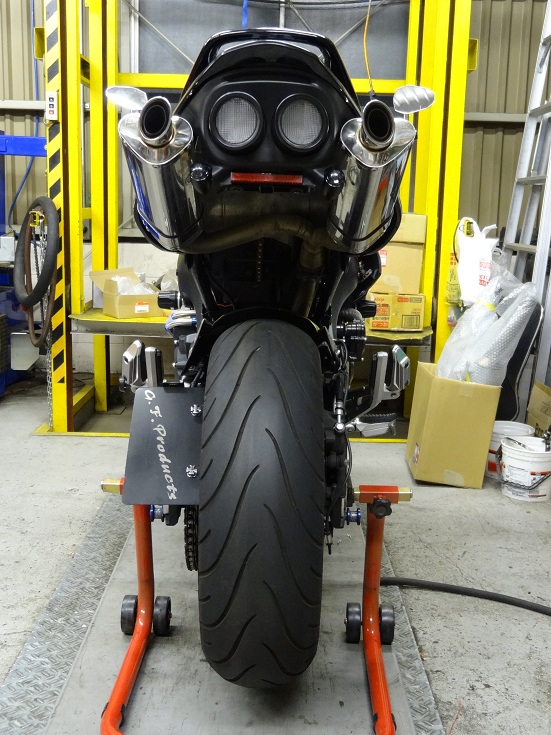

広告を見せたい時はこの位置。

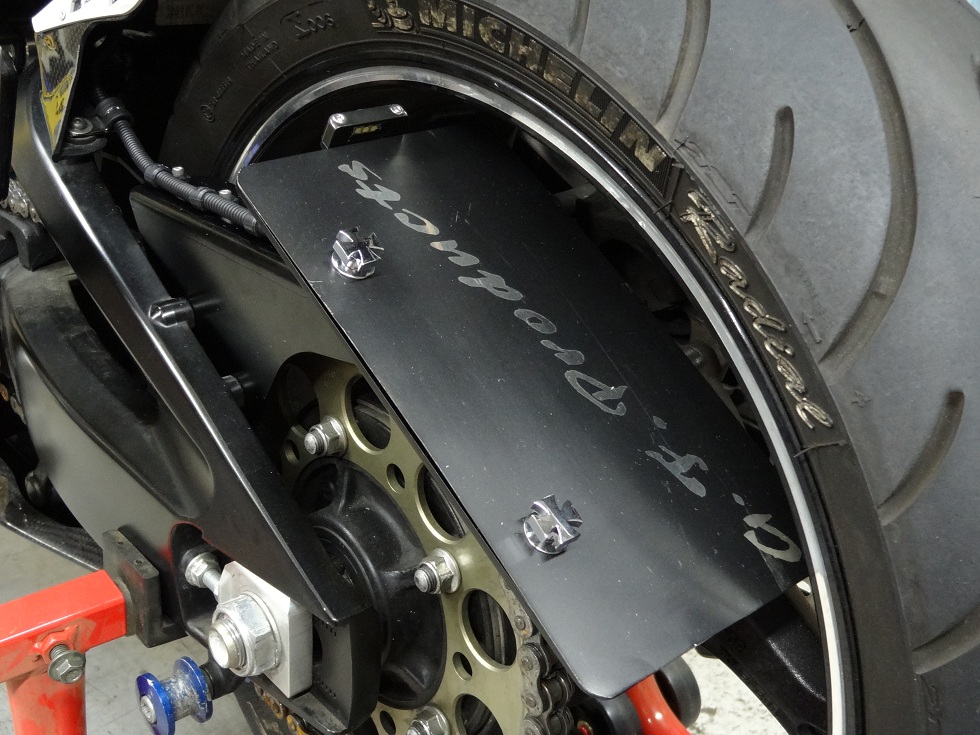

裏仕様として、より内側に入ります！よりスッキリ感が出ます！
これでは折角の広告が見えませんけどね（笑）























絶妙なクリアランス！チェーン調整でホイールが前後しても干渉しません！




んっ？！
またナンバー付けるの忘れちゃった！（笑）
