週刊ストリートファイターを作ろう　CBR954RR　第16号

ラジエターサブタンクを付けますね！

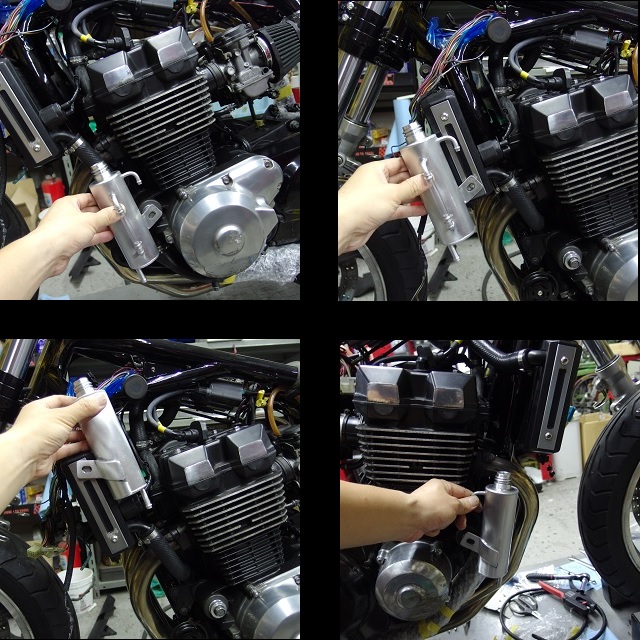

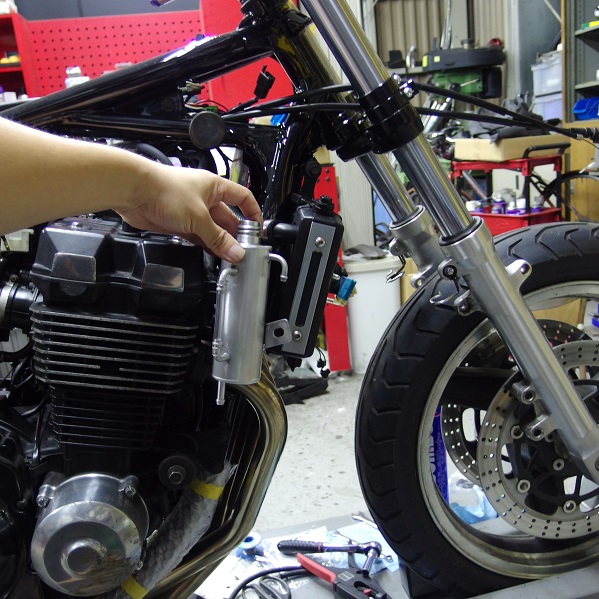

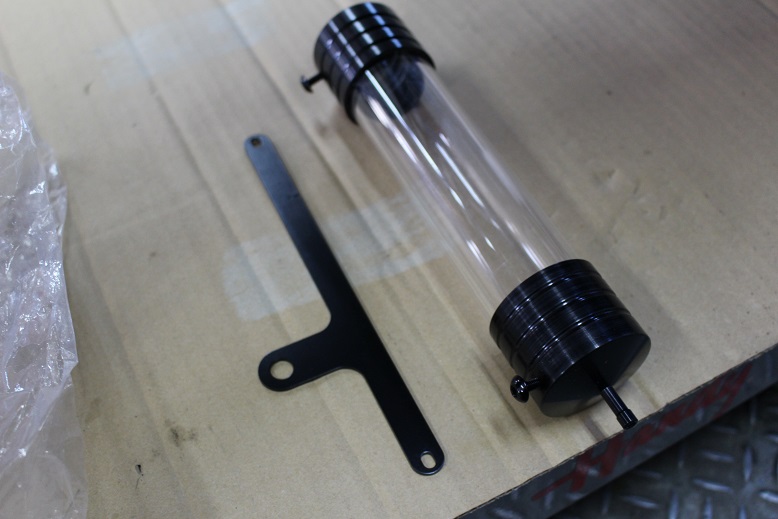

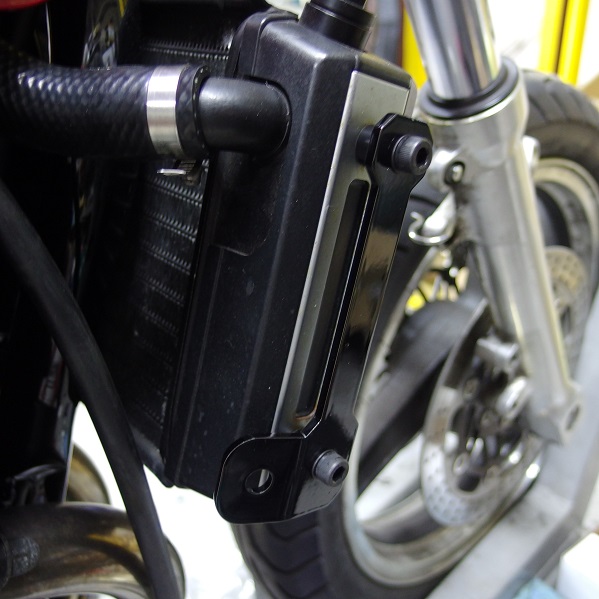

製品に付属のステーは車体に付けた時に位置がビミョーなので、ワンオフで作り直しています。

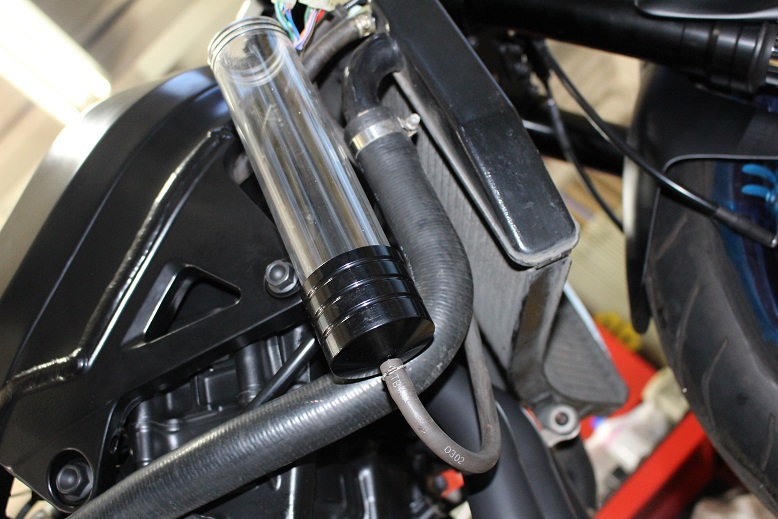

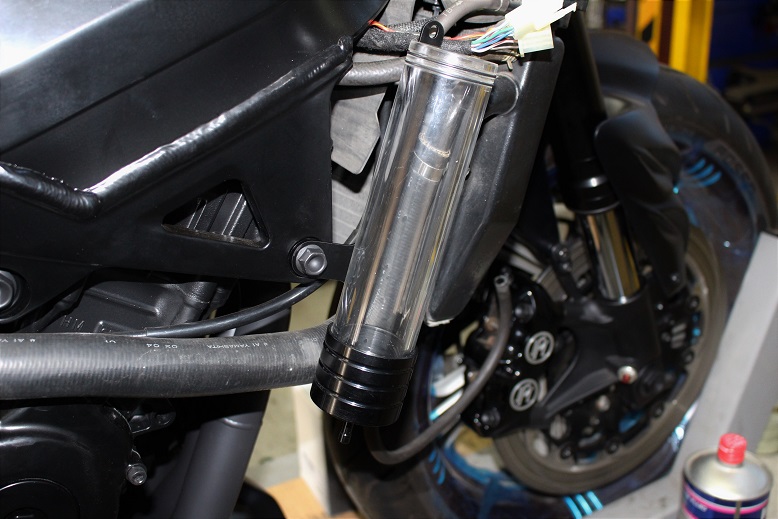

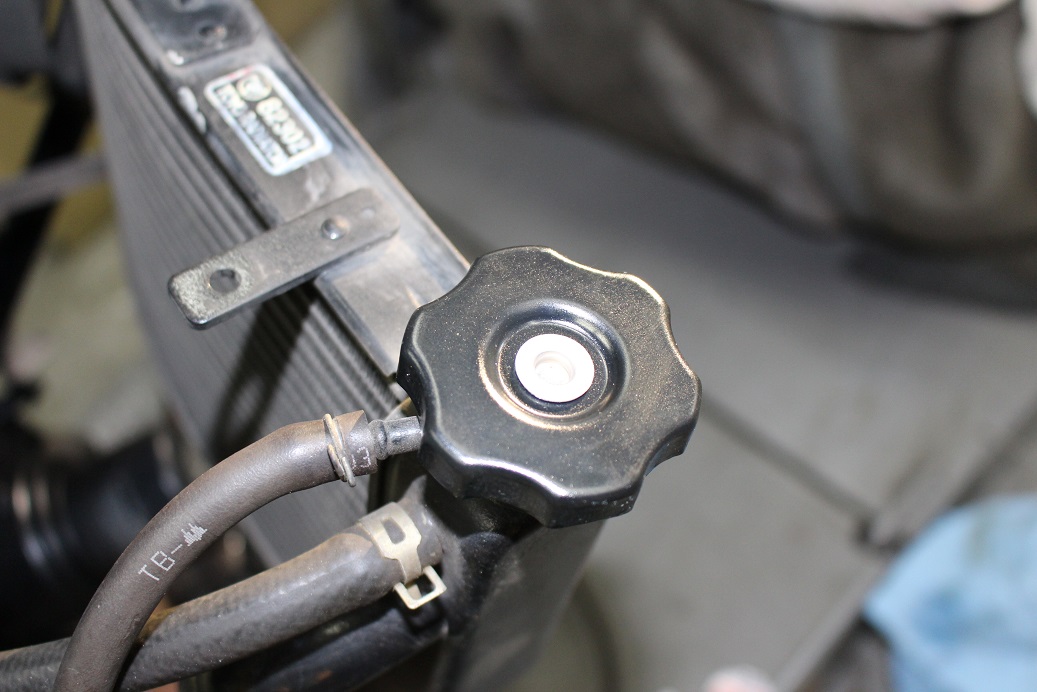

上蓋を外し仮付け

ラジエターサブタンクは上下があるので、間違えないように！

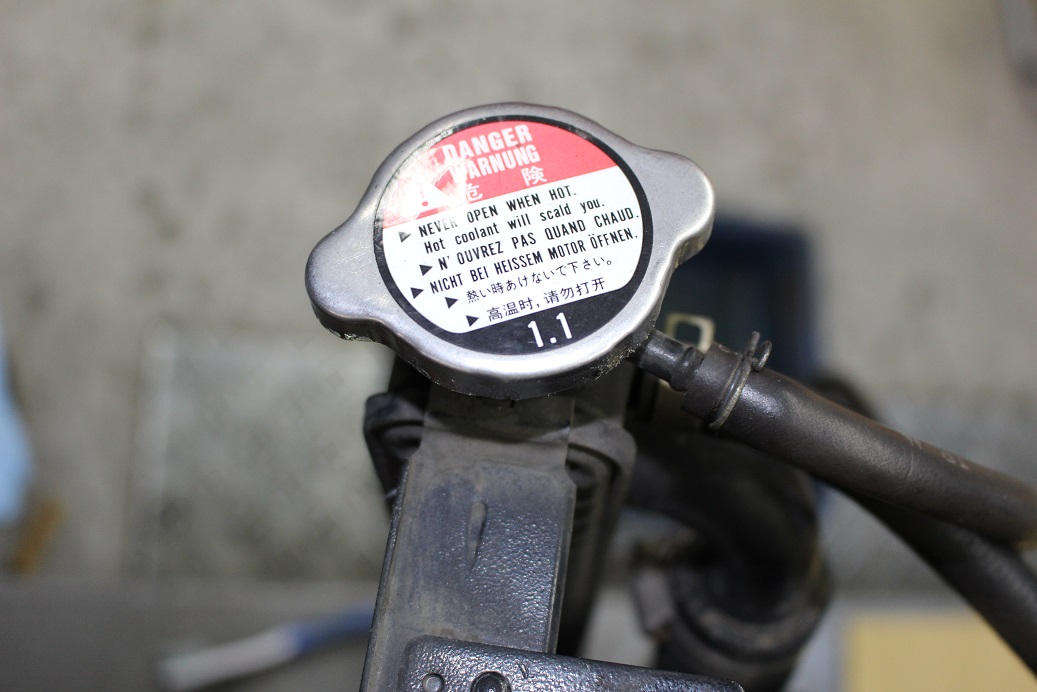

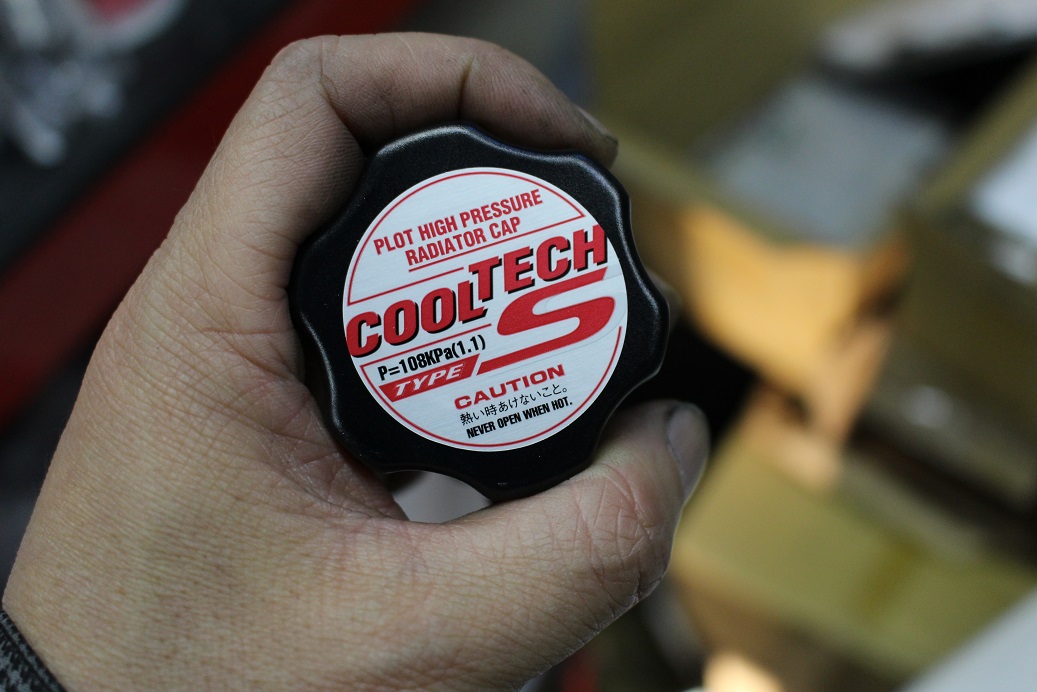

下側はシーリングしてありキャップが外れないようになっています。

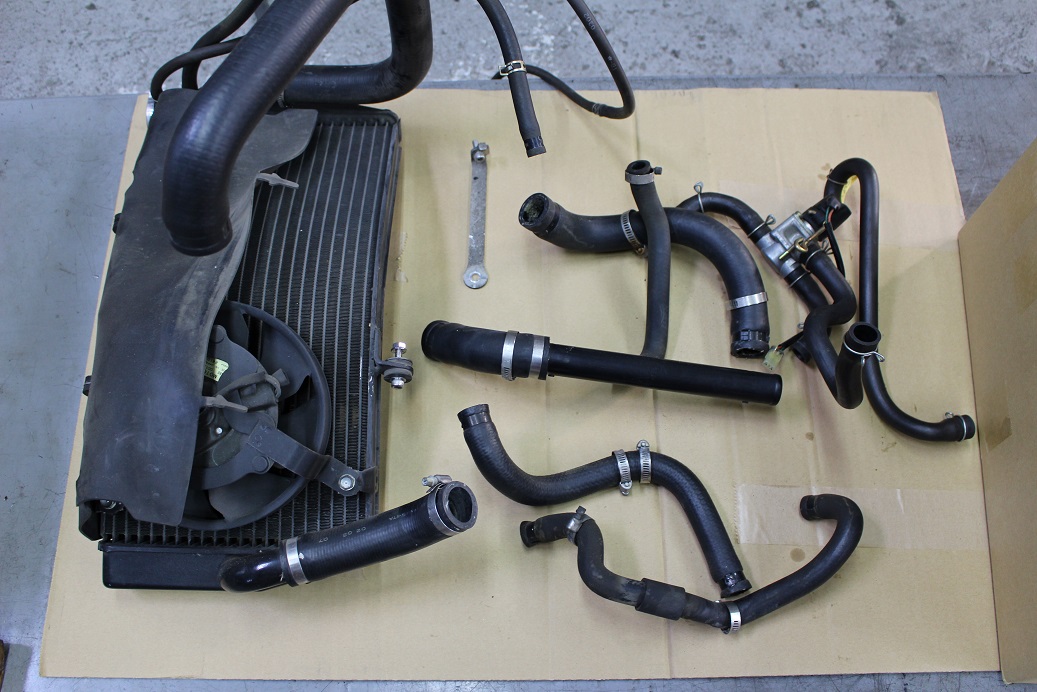

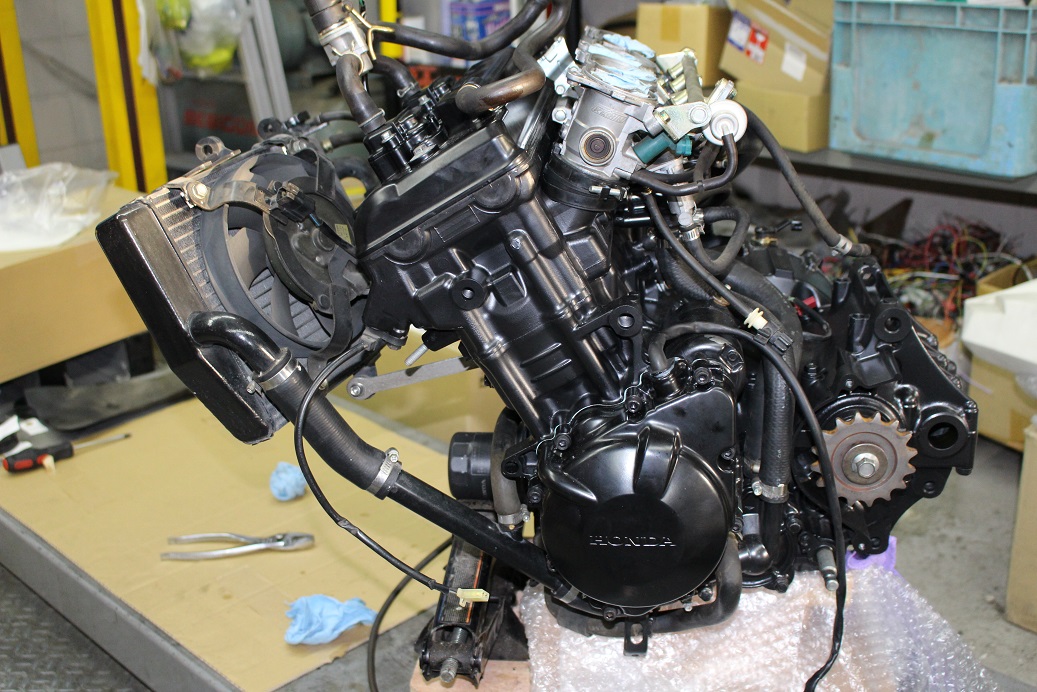

クーラント（LLC）を入れるのでサブタンクの下側とラジエターを繋ぎ

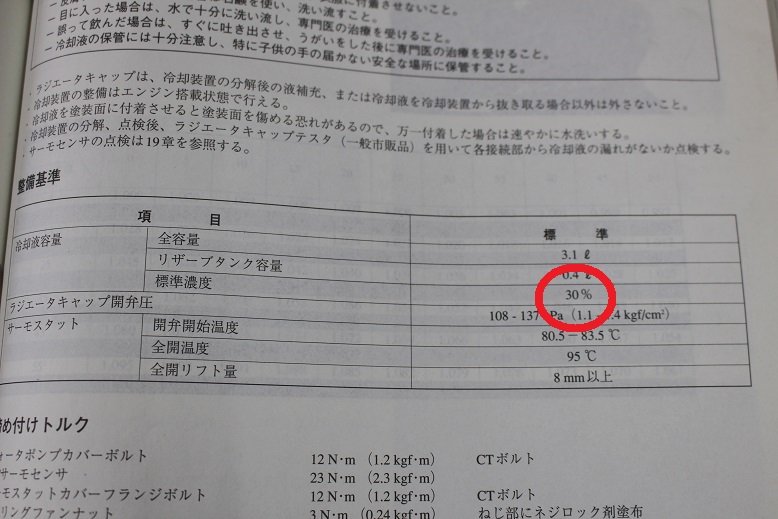

クーラントの濃度をサービスマニュアルで確認

CBR954RRの場合、基準は30％ですね

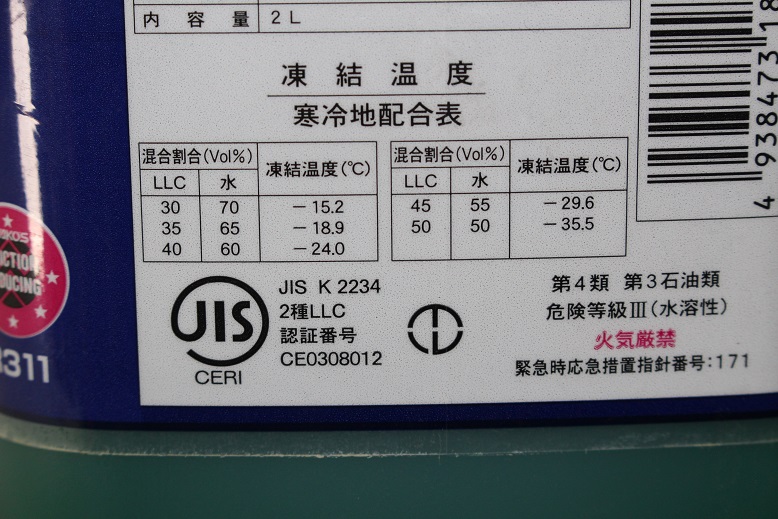

クーラントのパッケージにも表が載っていたりします

マニュアルの基準は30％ですが、地域によってはより濃度を上げる必要があるけれど、ここいらはそんなに寒くもならないので、基準値の30％で大丈夫です。

取り敢えずはサブタンクに入れるだけなので、500ccで充分かなと

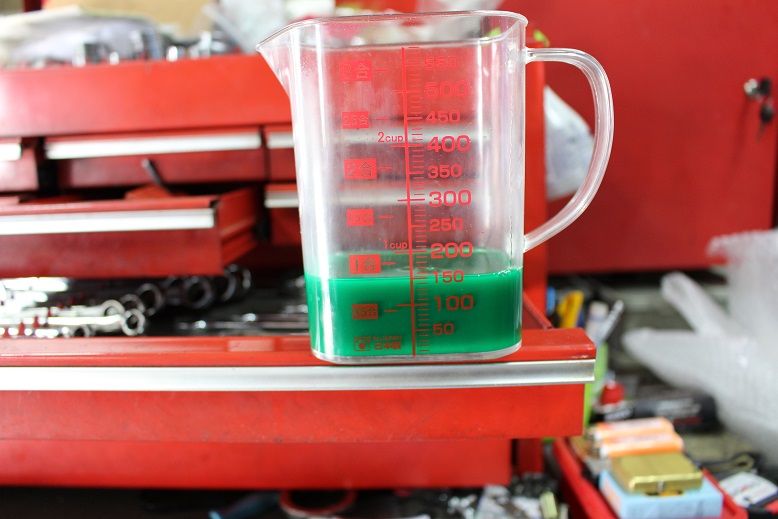

クーラント150ccに水350cc入れます。

水は水道水もしくは軟水と指定されています。

ちなみに硬水を入れるとエンジンが腹下します
私も硬水飲むと腹下しますから（笑）

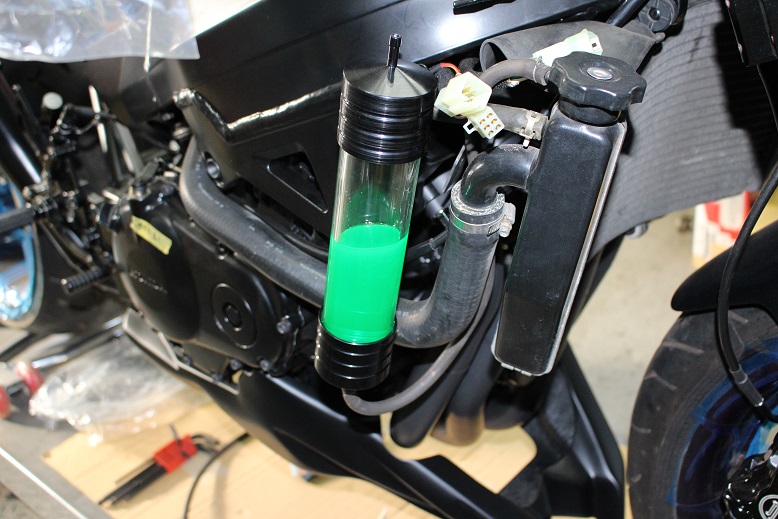

クーラントを入れ、上蓋をします

思ったより容量少なく、たぶんこの水位だとエンジンが熱くなったら溢れます

気になったので、内径と長さからおおよその容量を計算したところ

内径40mm長さ200mmのポリカーボネートの筒を使っているので、

2cm × 2cm × 3.14 × 20cm = 251.2cc

と約250ccでした。

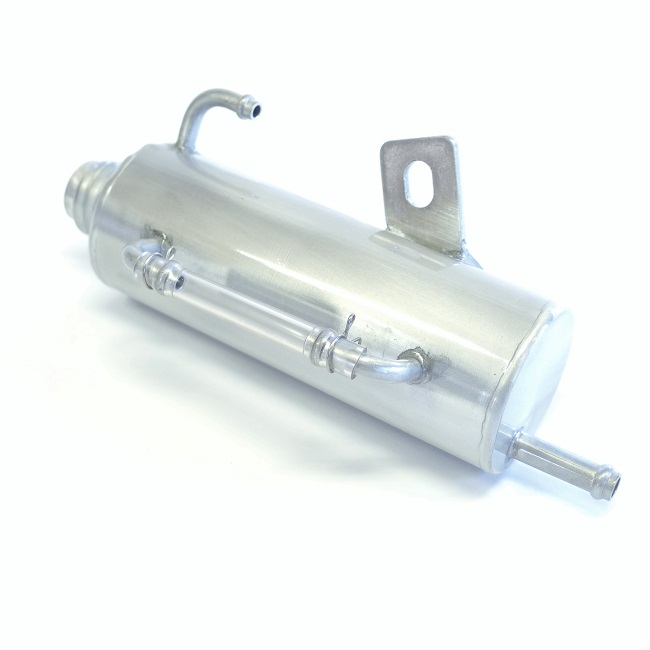

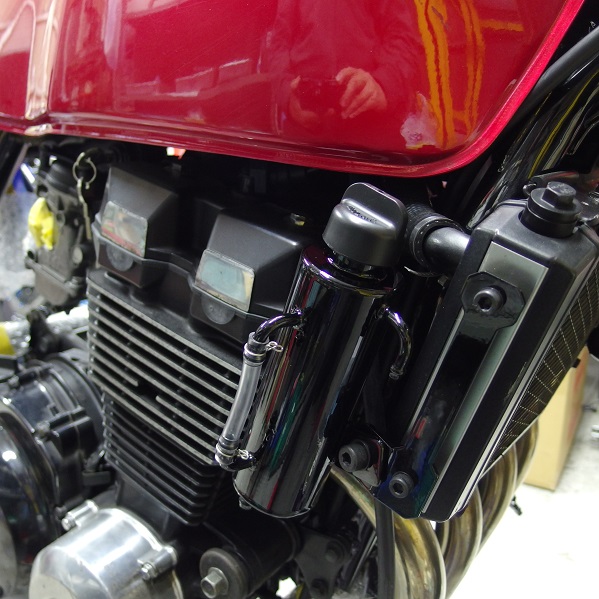

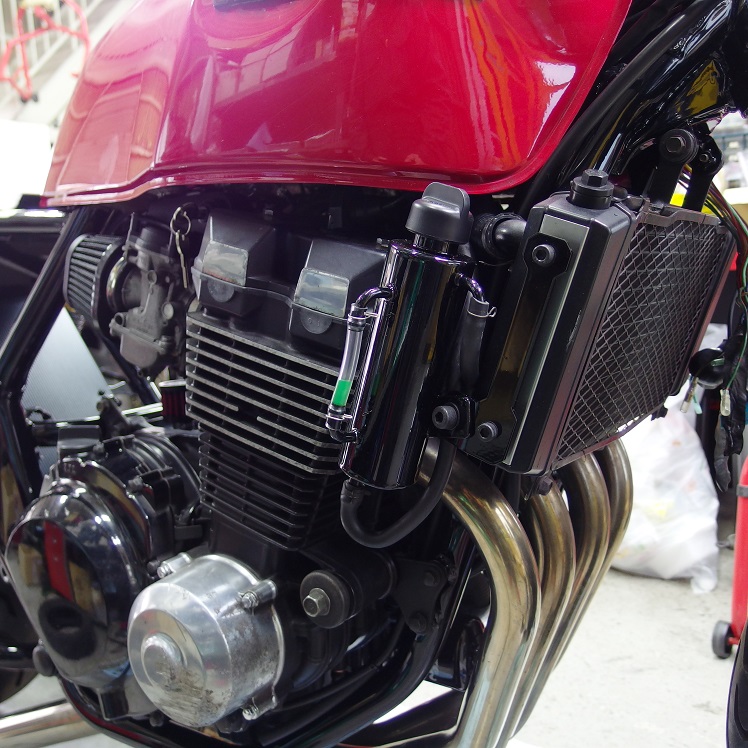

ジーザックで売っているラジエターサブタンクは230ccですので、似た容量となっていますね。

ポリカーボネートの筒の外径は50mmあるのですが肉厚が5mmあり内径40mmで見た目より容量が少ないようです。

肉厚を薄くすれば容量は増えますが、転倒時に割れる可能性が高くなるので、5mmは妥当な肉厚でしょう。

エンジンが熱くなると200cc分近くは水位が上がることもあるので、半分まで入れてしまうと溢れると予測できます。

ですので、最終的に様子見て少し抜かないとですね。

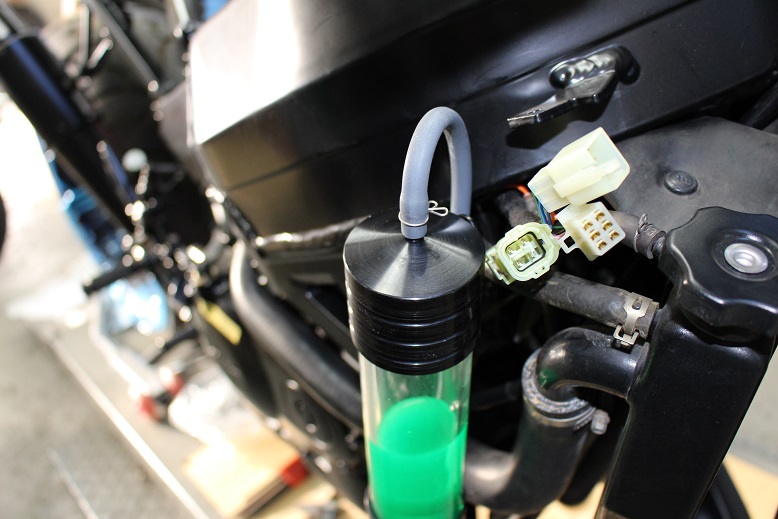

上側に付けるホースは大気圧維持の呼吸とオーバーフローした時に排出する為のホースです。
車体の腹下でぶら下げるのが基本

グレーのホースが悪目立ちしているので、後々黒いホースに変えるとしましょう

Share Buttons with Logos

この記事をシェア

ジーザックをフォロー

週刊ストリートファイターを作ろう　CBR954RR　第3号

さてさて今週は・・・・

インジェクター！

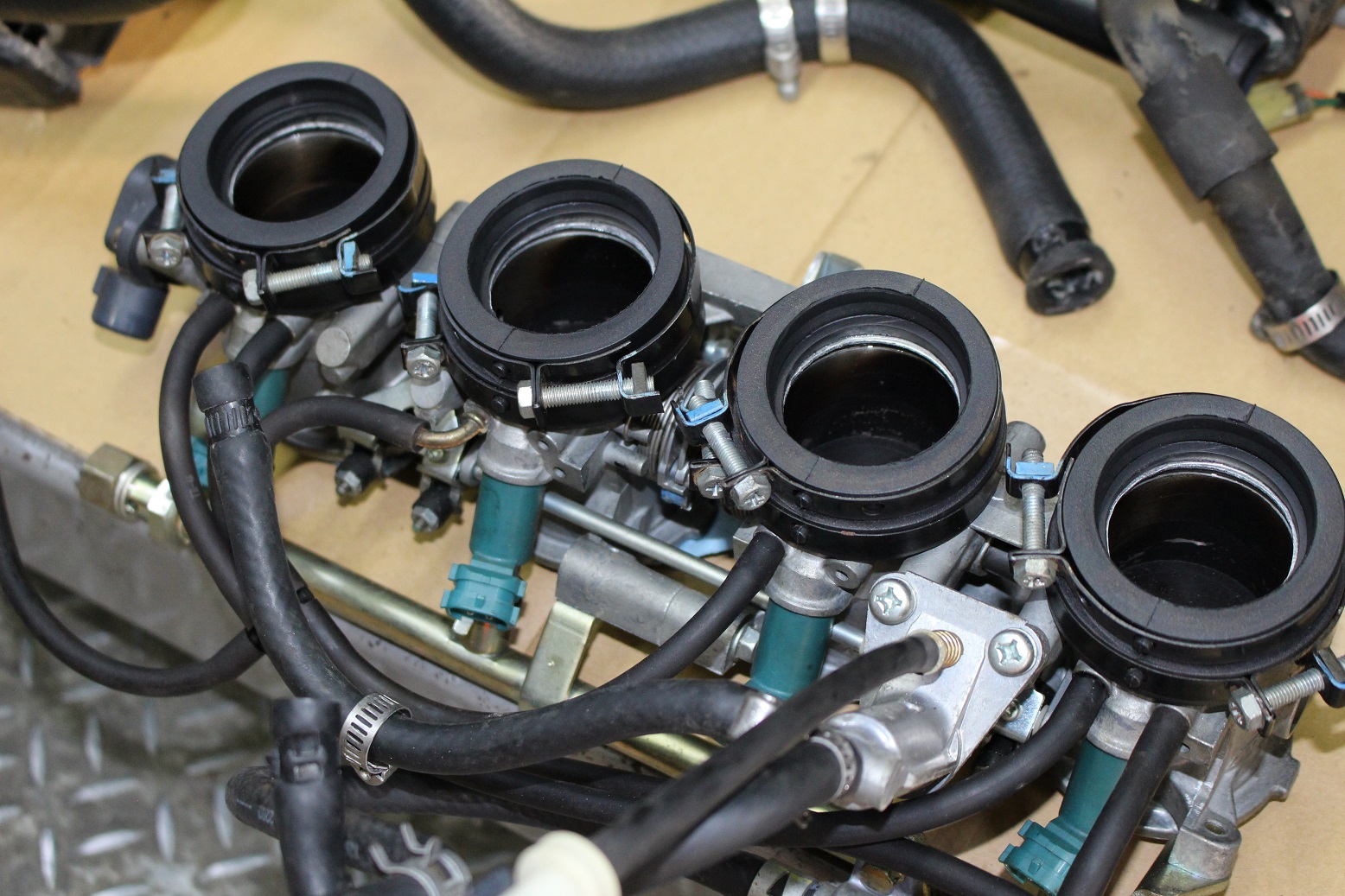

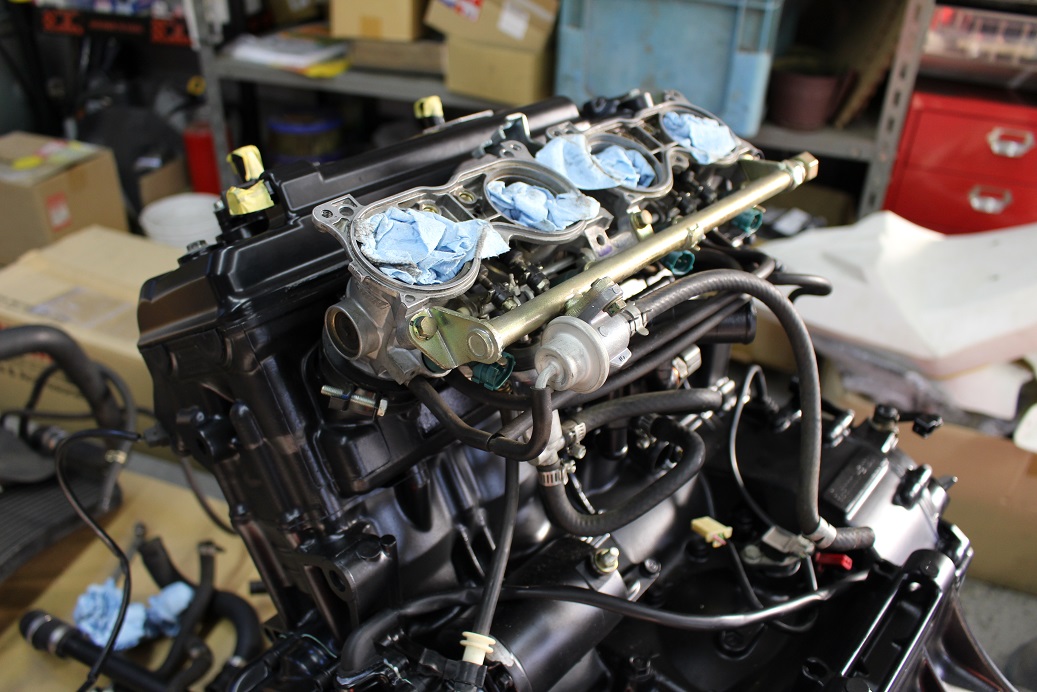

インジェクターとエンジンはインシュレーターによって連結されるのですが（画像の黒い輪っかね）、

インジェクターがまっすぐ収まらない・・・

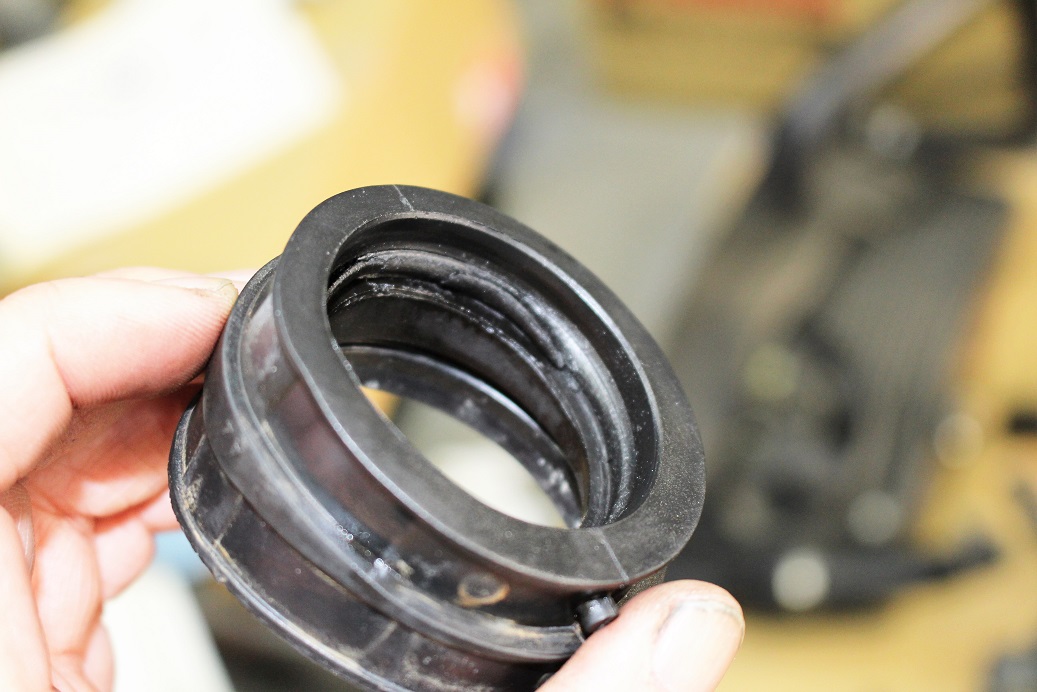

インシュレーターも古く変形しちゃってるし、これが原因かなって思い、新品を用意するもやっぱり綺麗に収まんない・・・

インシュレーターのバンドもインジェクターの一部に干渉しているし、隣のインジェクターのバンドと干渉していたり・・・どうもこれも原因なのかなって。

「こんな付け方してホンダもアホンダねー」

と一気に冬到来の寒いギャグをぼやきながら何度か付け直してみるけどやっぱり綺麗に収まんない・・・

まてよ？！

サービスマニュアルを確認。

あぁ～！！（納得）

これが正しいバンドの位置です！！

どこにも干渉していませんね！

何が起こっていたか説明すると、

国内仕様のインシュレーターって半分くらい塞がっていてパワーダウンさせているんですね。

で、国内仕様のCBR954RR乗りの間では『インシュレーターを海外仕様の物に交換するとフルパワー化できる！（これ以外にもフルパワー化の作業はありますが）』とインシュレーターを交換するんです。

この交換した時に元々バンドが付いていた位置を無視して、好き勝手な位置で付けた。

で、わたくしバラす。

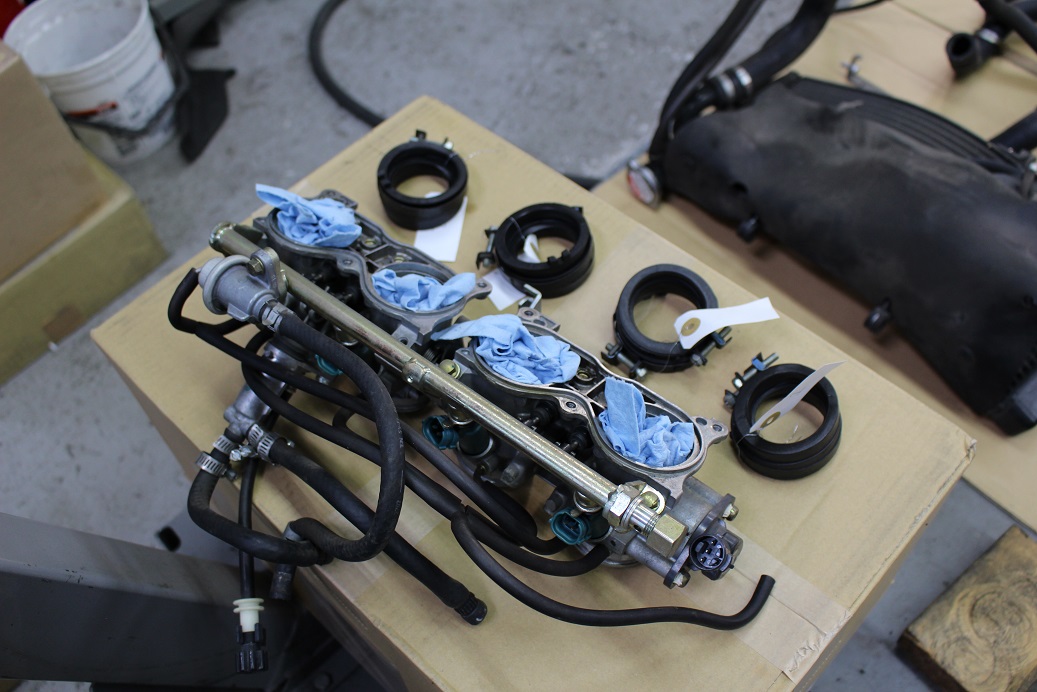

忘れないように何番インジェクターに付いていたインシュレーターってタグをつける。
