週刊ストリートファイターを作ろう　CBR954RR　第9号

フロントホイールとサイドスタンドDETH

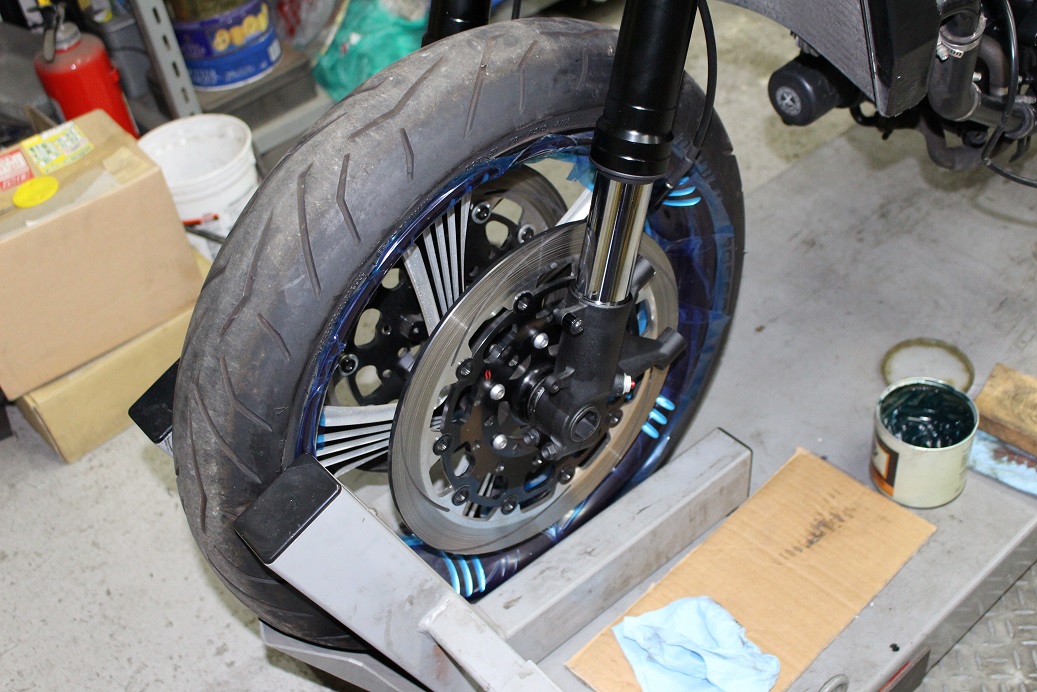

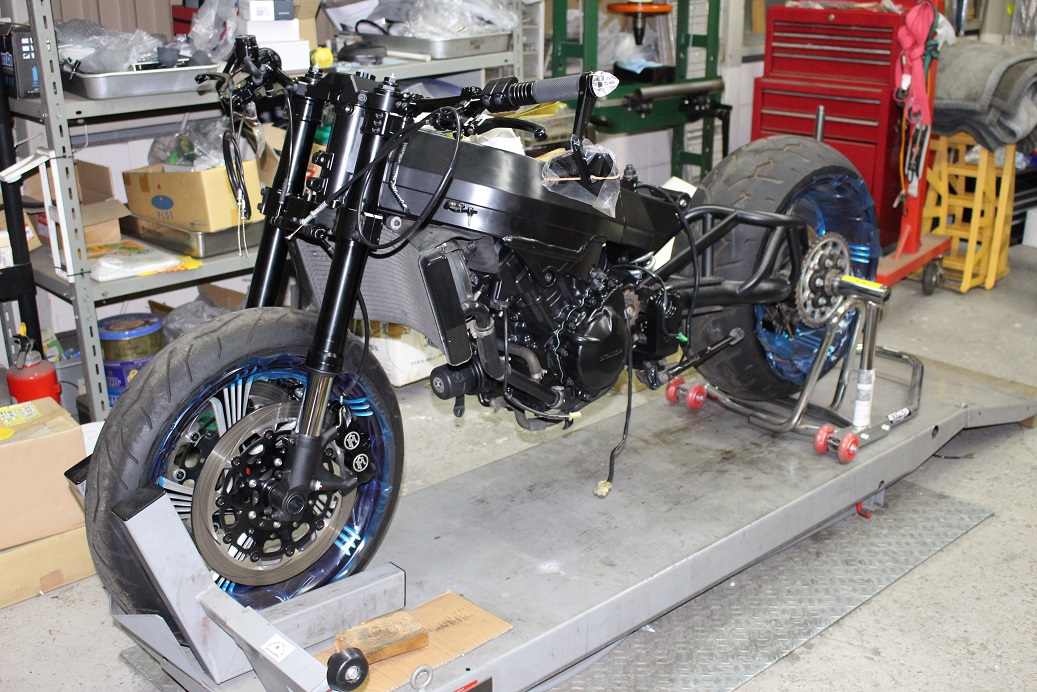

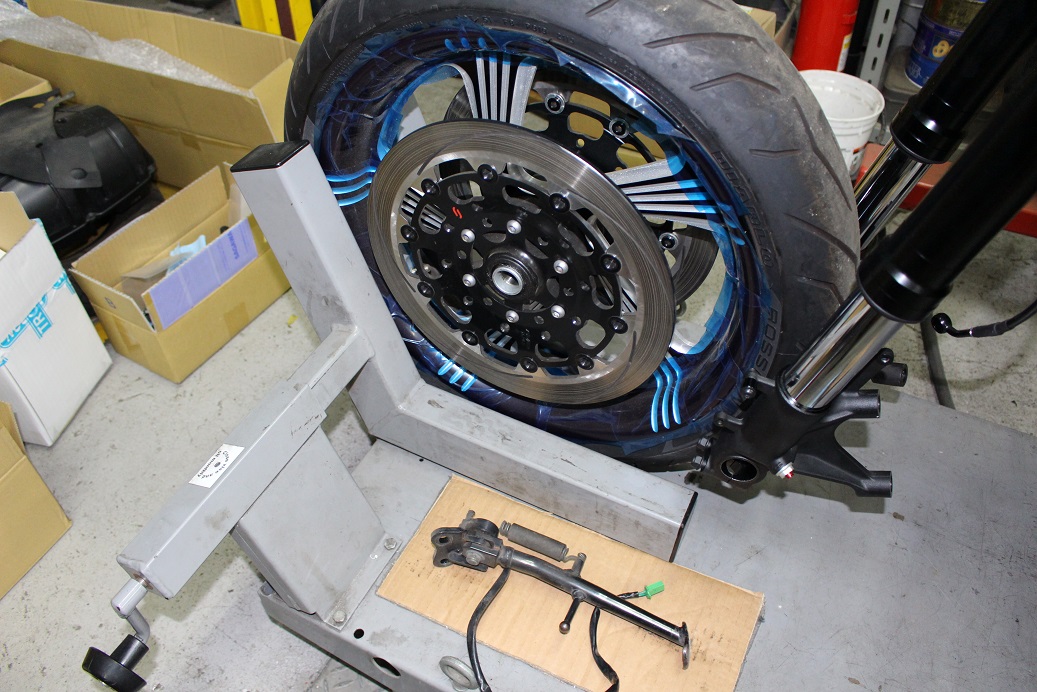

ツルゾーくんでアクスルシャフトの位置を合わせフロントホイールを取り付け。

バイクリフトがあると労力を使う事無く助かります！

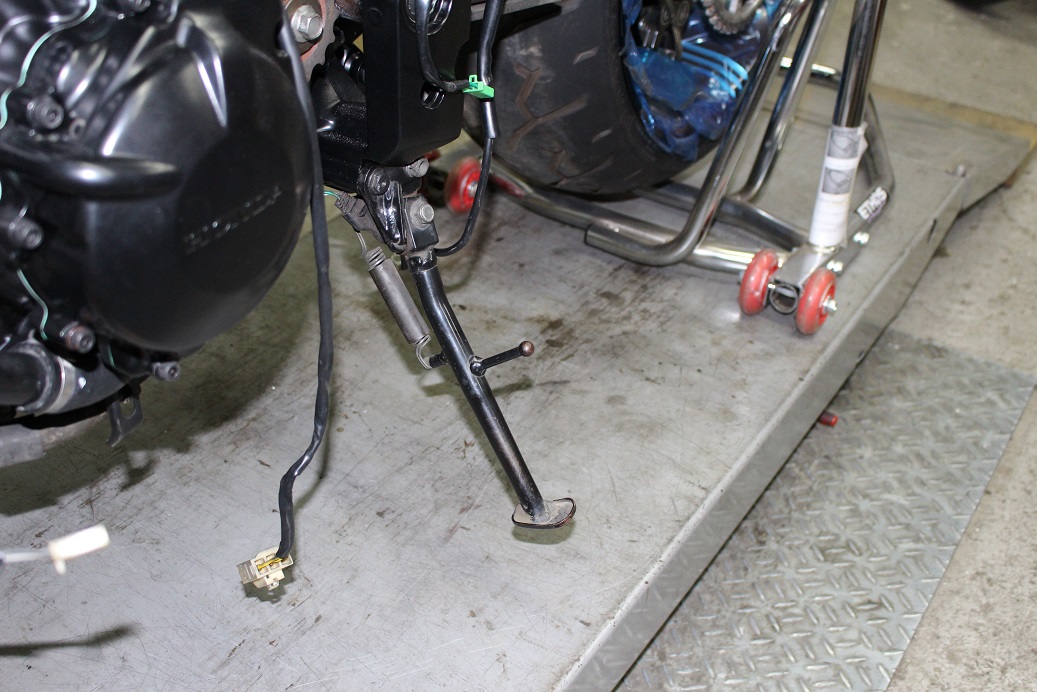

サイドスタンドも取り付け。

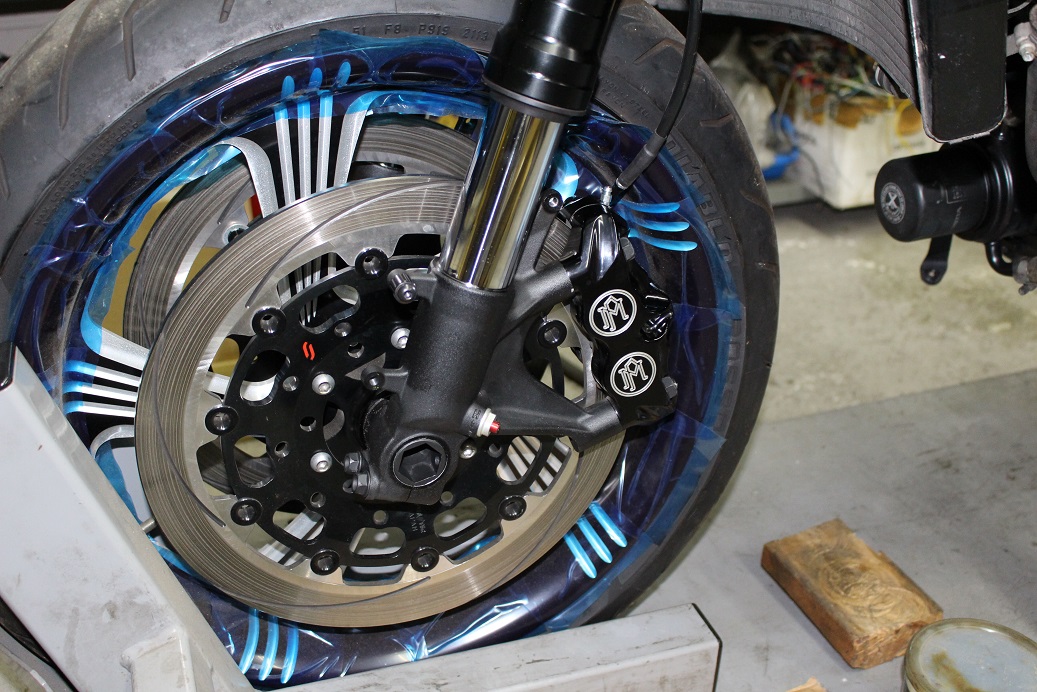

ついでなのでブレーキキャリパーも付けました！

前後タイヤが付きサイドスタンドも付き、ようやく自立可能になりましたので、他の車両の作業でもバイクリフトの使用が可能になりました！！

Share Buttons with Logos

この記事をシェア

ジーザックをフォロー

週刊ストリートファイターを作ろう　CBR954RR　第4号

さて今週は！！

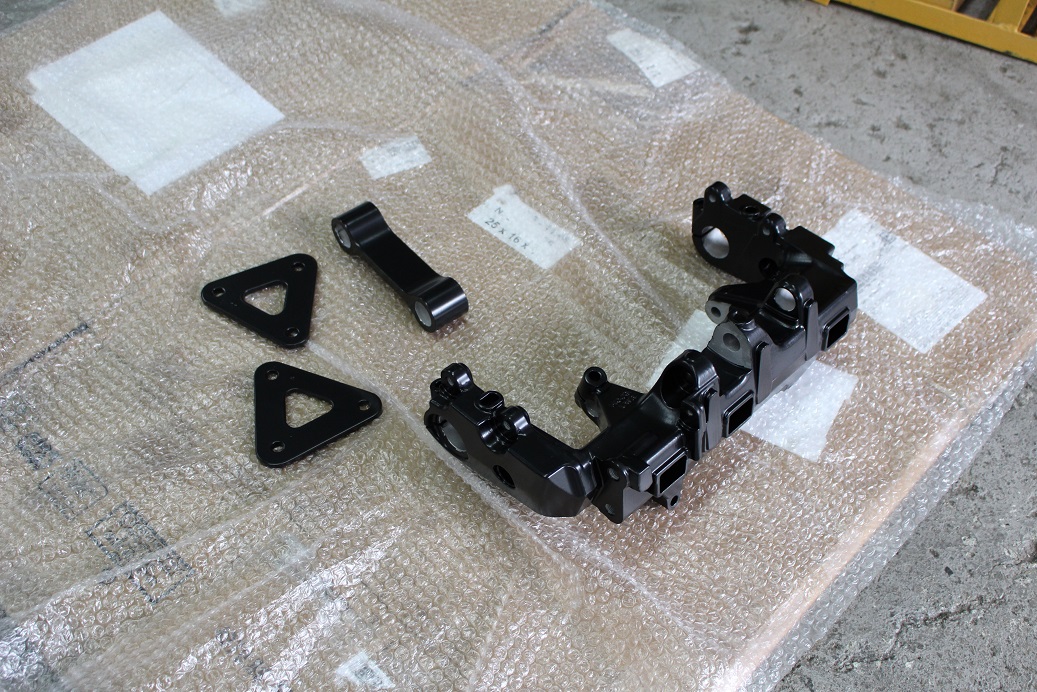

スイングアームハンガー他

と

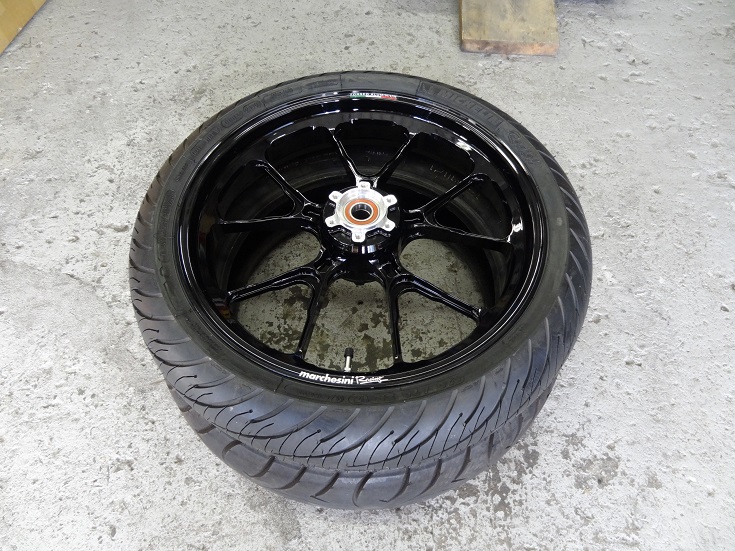

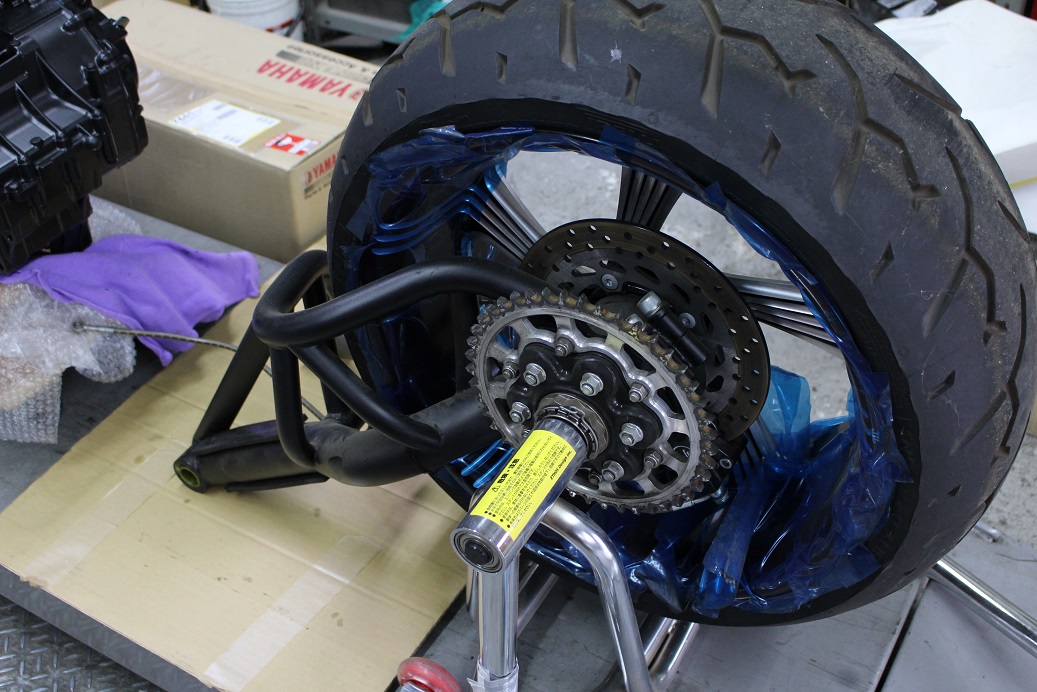

スイングアーム＆リアホイール一式

で御座いますよ！！

直ぐに取り付けたいところですが・・その前に

スイングアームハンガーはパウダーコートで塗装したのですが、パウダーコートで塗る下準備として、サンドブラストで古い塗装や汚れを落とすんですね。

で、そのサンドブラストで使う砂が凄く細かくてねじ山に残っているんです。

勿論、ネジ部にはボルト入れ砂が入らに用にしたり、サンドブラスト後はエアーで吹き飛ばしたりするのですが、砂が細かすぎてある程度はどうしても残ってしまいます。

パウダーコートで塗装後にボルトを入れるとジャリジャリしていたり、抵抗があったりで、そのままボルトを締めてしまうとねじ山を壊したりボルトが折れてしまいます。

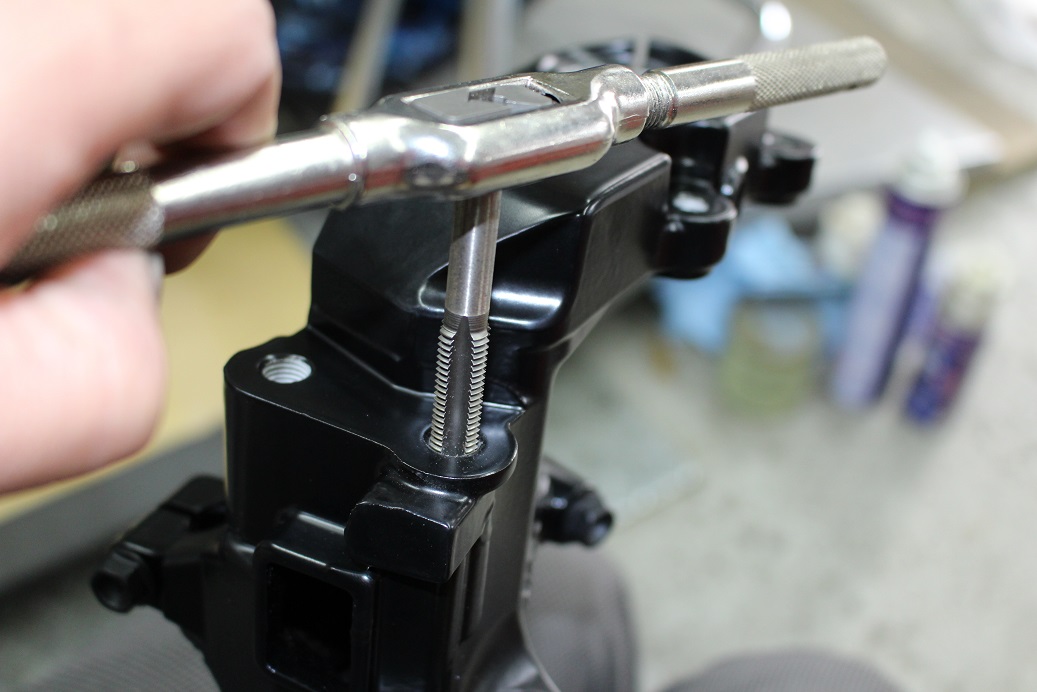

ですので、組む前に全てのネジ部を砂が残っていないか確認、必要であればタップでねじ山を整える事前作業があります。

組んでからタップが入らない場所のネジが入らないなんてなったら悲惨ですからね（笑）
先にやりましょう！

ねじ山を整えるだけではありません。

パウダーコートしたくない場所はマスキングで塗装されないようにするのですが、境界線はどうしても塗装が乗ってしまったりします。

塗りたくない　＝　精度の高い部品が付く

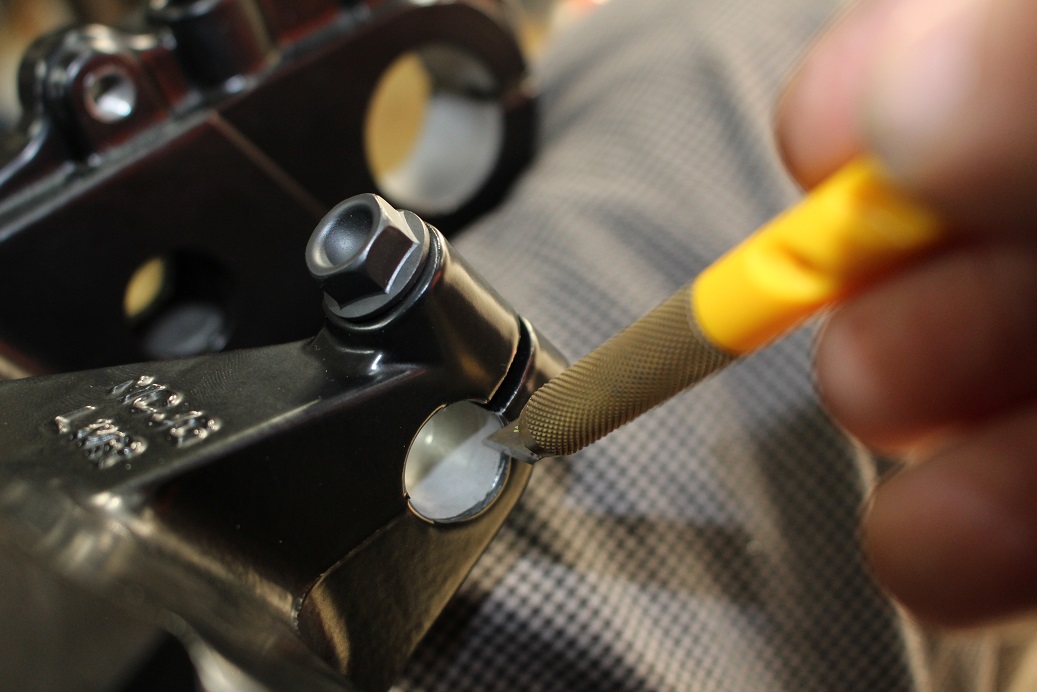

なわけなので、塗装のされていると部品がきちんと付かないので、余計な塗装はカッターで剥がします。

パウダーコートの塗膜は厚いので「少しだけ」と思っても部品が付きません。

ねじ山整えたり不要な塗装剥がしたり、これらの作業が意外に時間がかかる・・・

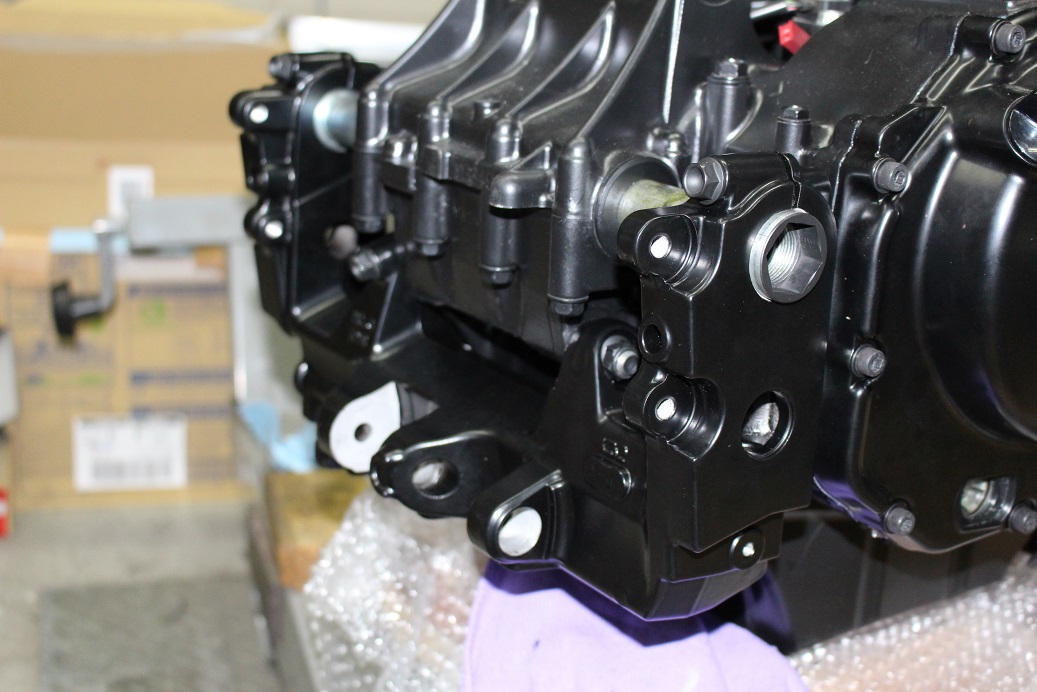

エンジンにスイングアームハンガーを付けました！

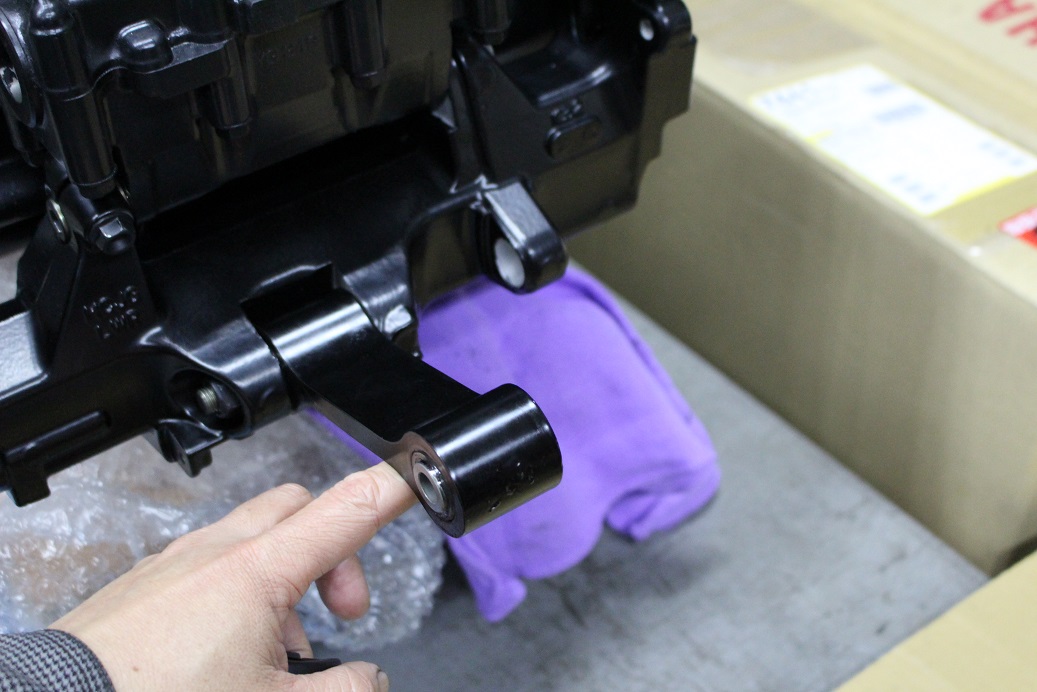

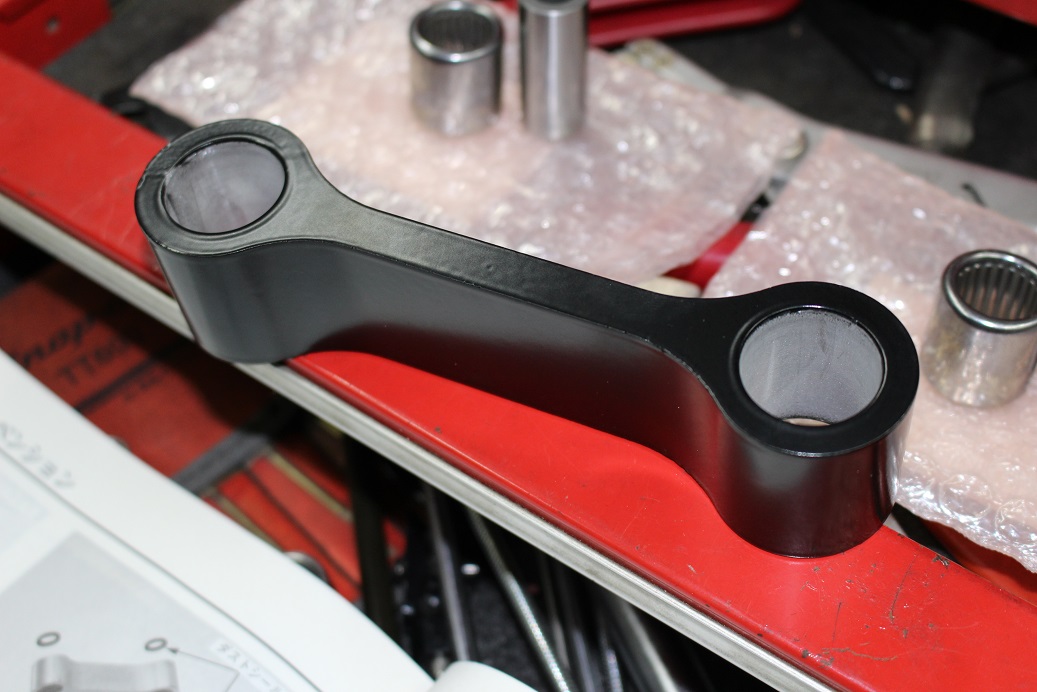

こちらはリアショックのコンロッド

パウダーコートをする時はベアリング、ダストシールは外します。

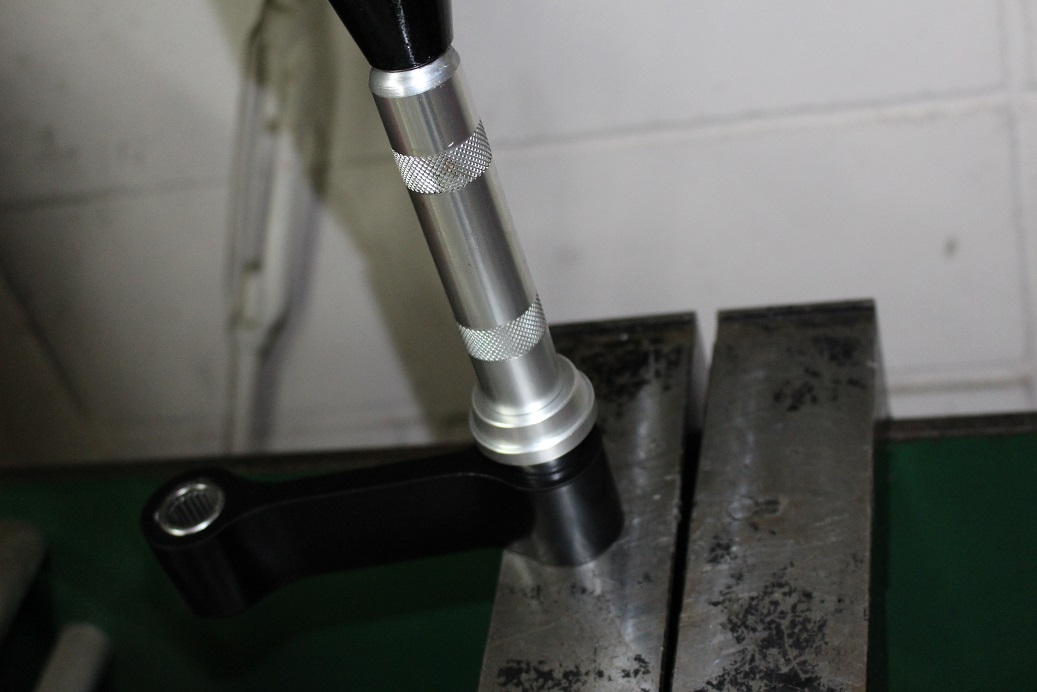

これらは基本的に再利用はしませんので、新しい物を圧入。

パウダーコートで塗装するって事はオバーホールになりますね。自然と。

ベアリング、ダストシールを付けスイングアームハンガーに付きました！

最後！！

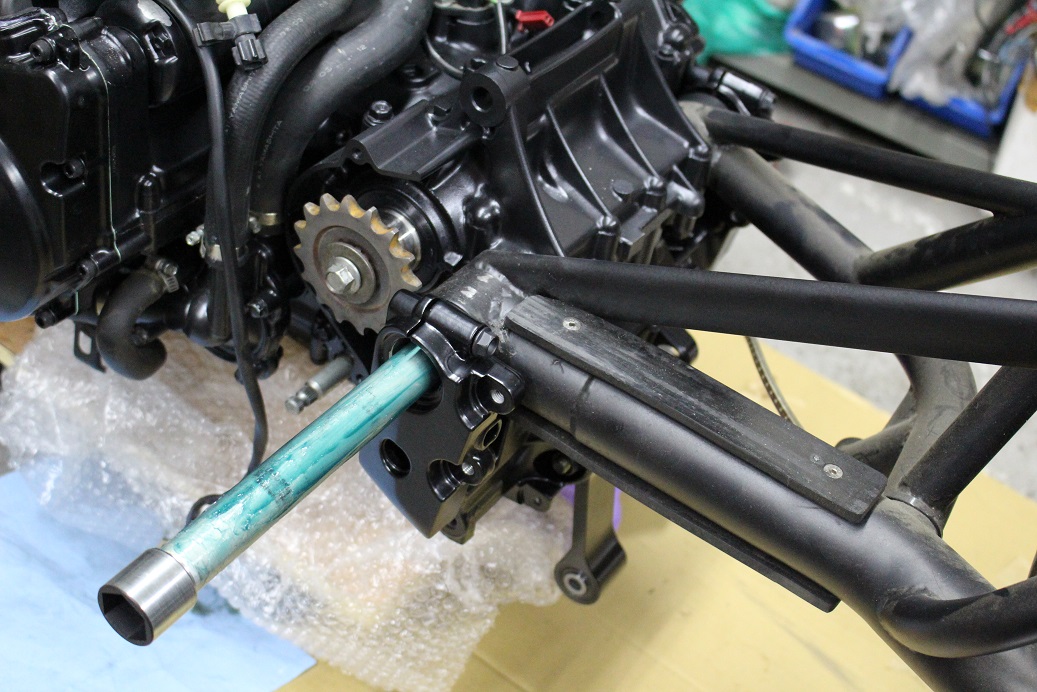

スイングアームを付けて完成！！

えっ？！　

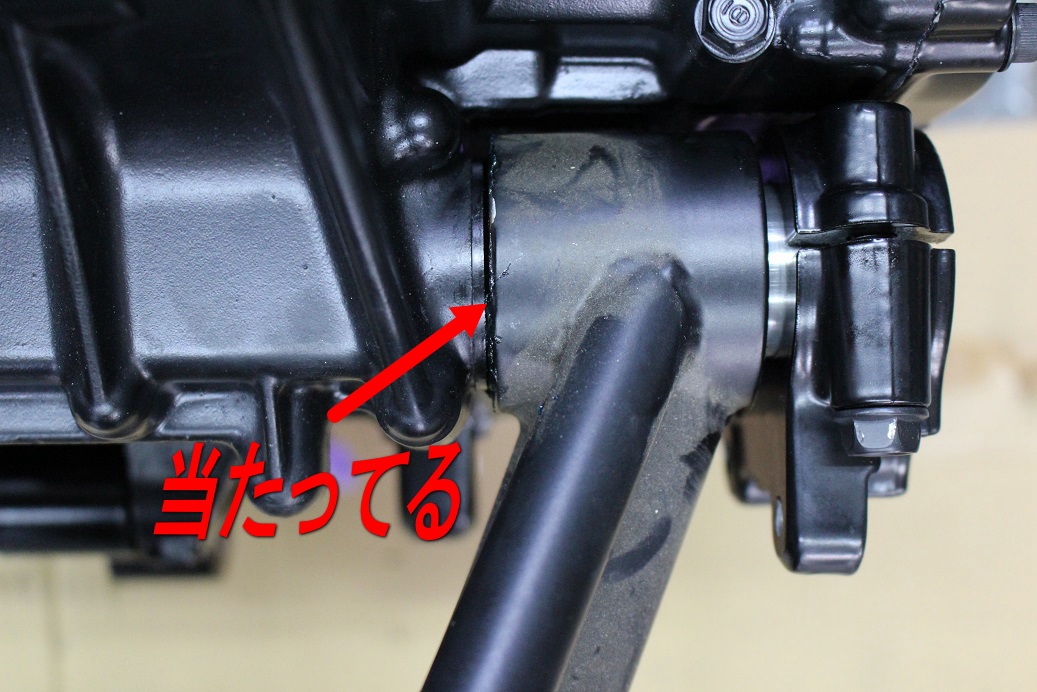

スイングアームが動かない

付ける前に「これでいいんだろうか？」と疑問を持ちながら付けましたが、やはりだめでしたね。

原因は規定トルクでスイングアームの取り付けシャフトを締めると、スイングアームがエンジン側に押され、干渉してしまう為。

本来、スペーサーが入るべきところにスペーサーが付いていなかったんです。

上の画像を見るとスイングアームが左に寄っています。

シャフトにトルクをかけていない状態であればギリギリ干渉していないようですが、規定トルクで締めると干渉してしまう・・・

もうちょっと右に寄っていてくれればと思うのですが、スイングアームに関しては、もうどうしようもありません。作り変えるのは難しいでしょう。

シャフトを規定トルク以下で締めれば擦れる程度でスイングアームは動くのですが、それだと後々不安になってしまうので、出来れば改善したいところ。

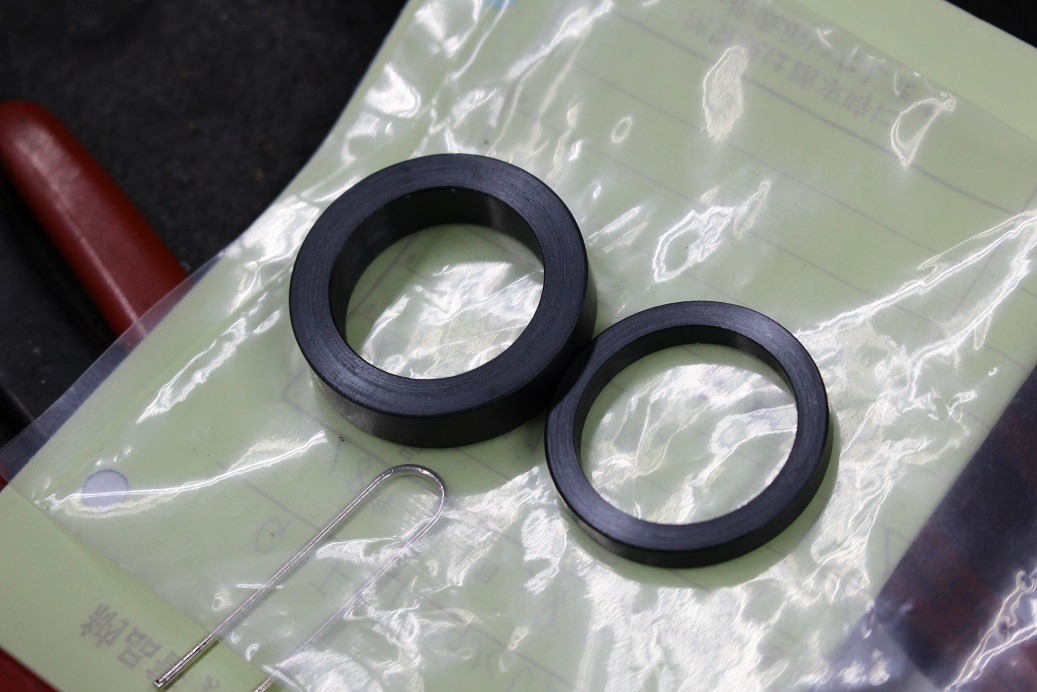

そこで、スペーサーを作りました。

スイングアームから僅か0.1mmですがスペーサーを飛び出しており、規定トルクでシャフトを締めてもスイングアームは干渉せず、動きが制限されません！！

ちなみに、表面処理は硬質アルマイト、付けてしまえば見えないけど色は黒です（笑）
通常のアルマイトは色を付ける、錆びさせない目的の割合が高いですが、硬質アルマイトは文字通り表面が硬くなり、スイングアームのシャフトみたいな強いトルクで締める箇所に有効で、カラーが潰され変形し難くなります。

ダストシールはスイングアームに圧入されているベアリングを埃から保護するものですが、残念ながらダストシールはいいサイズの物が見つからず・・・
やむを得ず固いグリスをたっぷり大幅増量中で塗りたくり、ダストシール代わりに。

このスイングアームは海外でワンオフ？流用？と聞いておりますが、カスタムをする際、ベアリングやシール類など、今後交換する可能性のあるものは何を使っているのか、知っておく必要があります。

ベアリング屋さんで手に入る規格品なら問題ありませんが、バイクや車で使われているベアリングって、専用設計だったりする事が多いんですね。

専用設計のベアリングだと「〇〇のメーカーの車種は〇〇に使われているベアリング」って知らないと、数多くある車種の中、同じものを見つけるのは難しいでしょう。

例えば私が作ったとして、
一応記録には残しますけど、データを保管しているパソコンが壊れデータ消失したり、明日には死んでいるかもしれませんので（笑）、ここは他人に頼らずオーナーさんも共有していたほうがいいかもですね。

って事で、

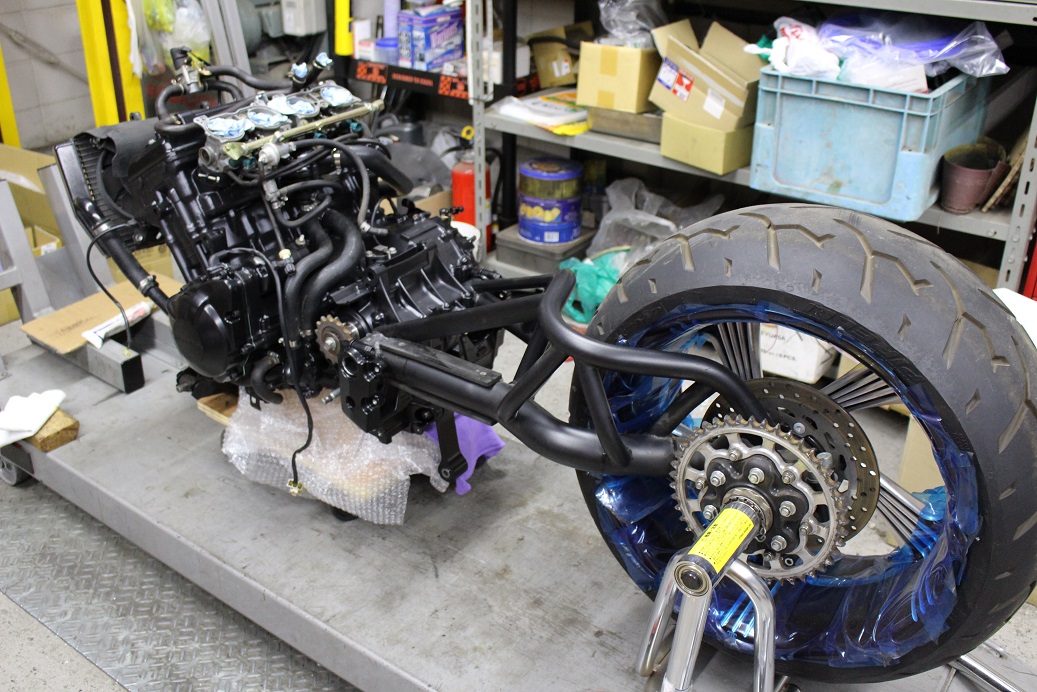

規定トルクで締めてもしっかりと動くスイングアームが付きました！！

Share Buttons with Logos

この記事をシェア

ジーザックをフォロー

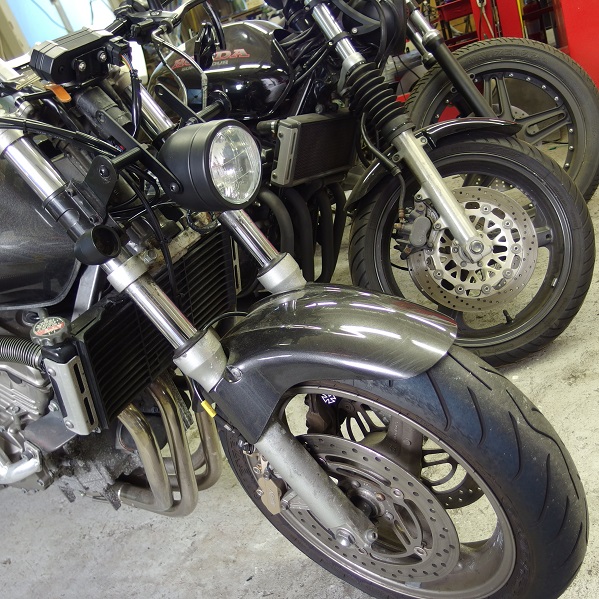

ホーネット600 ストリートファイターカスタム　フロントホイール編

前回の続きです。
【ホーネット600 ストリートファイターカスタム　ハンドル周り編】

皆さん知っていました？ホーネット600ってフロントホイールが16インチなんですって！！
多くのロードスポーツ系オートバイのフロントホイールは17インチが主流の中、16インチなんてレアサイズにしてしまうもんだから「タイヤの銘柄が少なく選べない」とホーネット600オーナー達の間では不評なようです・・・。

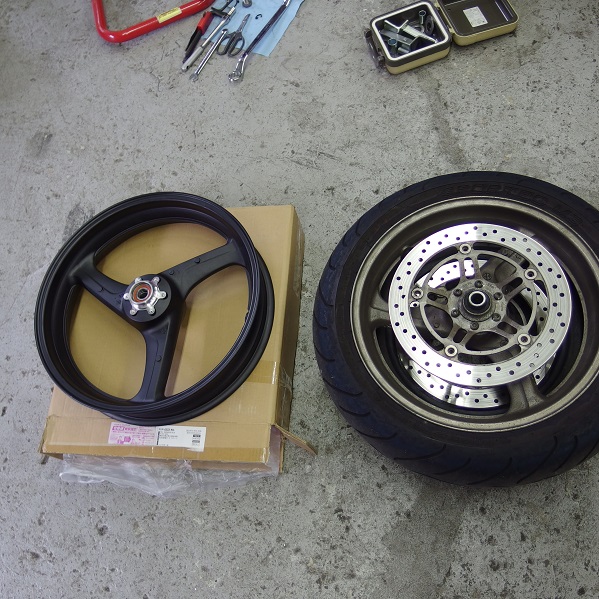

そんな理由でホーネット600のフロントホイールを17インチ化するのが当たり前？の風潮なようで、お客様が流用情報を元にホイールを用意してくださいました！

アクスルシャフト径だけは同じですが、他は寸法が異なりブレーキローターは移植は出来そうにないです・・・

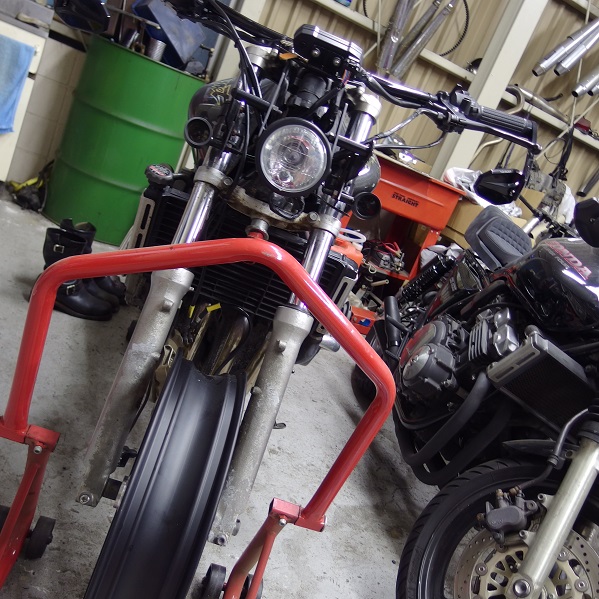

まずはじめにホイールのセンター出しを行います。
ホーネット600ノーマルのアクスルスペーサカラーでセンターは出たので、センター出し作業は問題なくクリア！

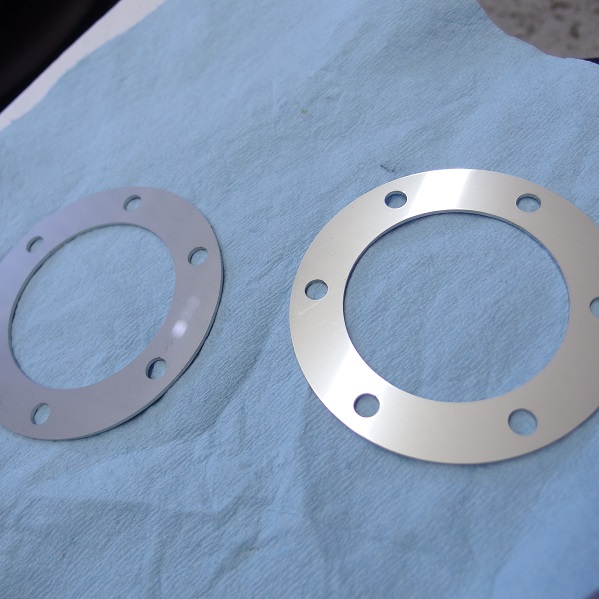

次にブレーキローターの取り付けになりますが、ディスクローターのオフセット量を合わせないとブレーキキャリパーが取り付けできませんので、オフセットスペーサーを作製しました。

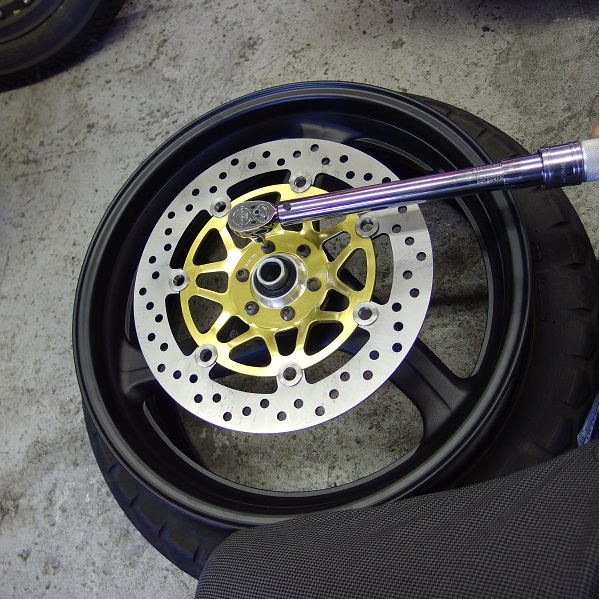

新しいブレーキローターを取り付けて

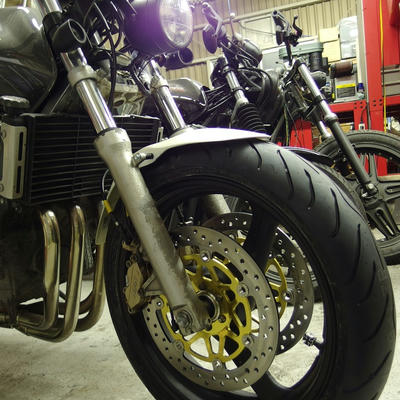

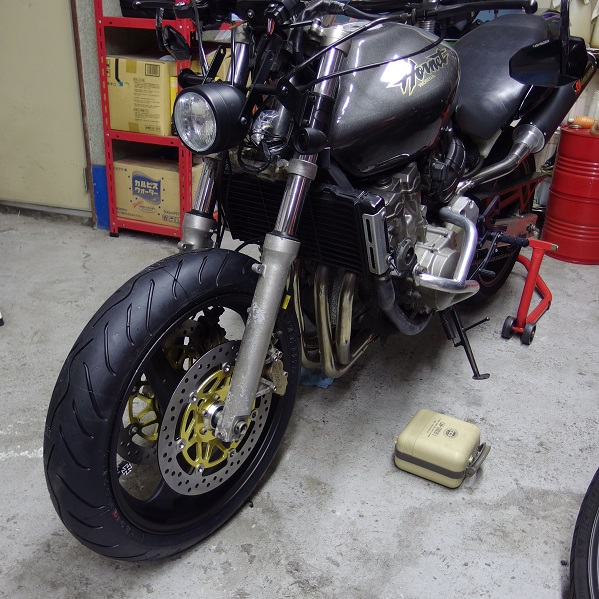

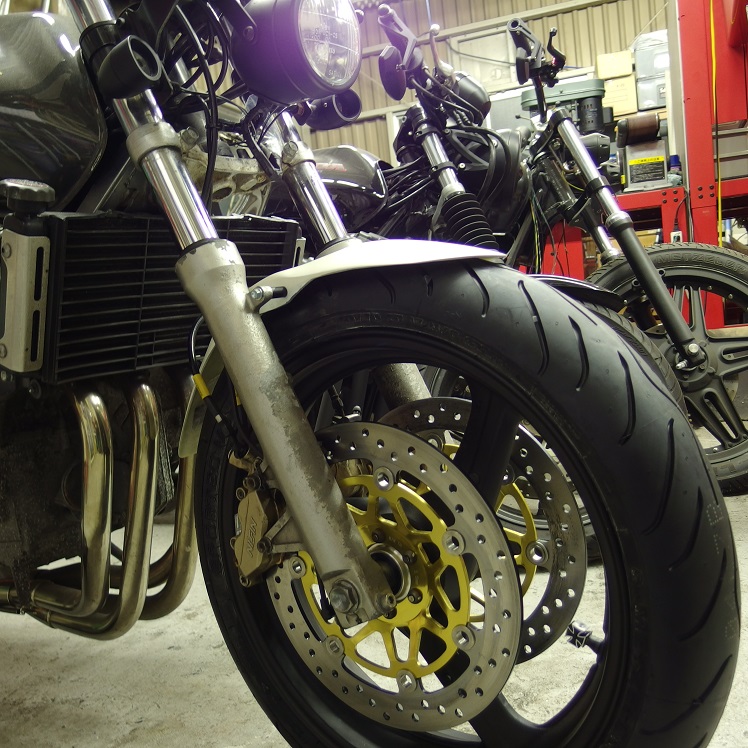

純正ホイール流用17インチ化が完了！！！

次の作業の前にフロントブレーキマスターシリンダーのリザーバータンクをカスタムしますよ！！

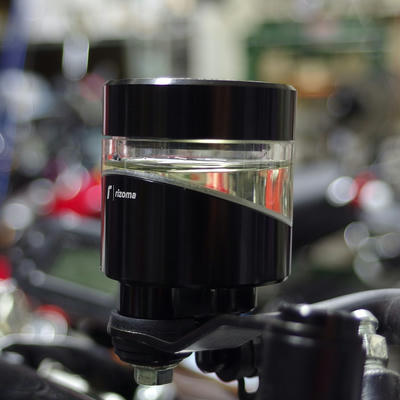

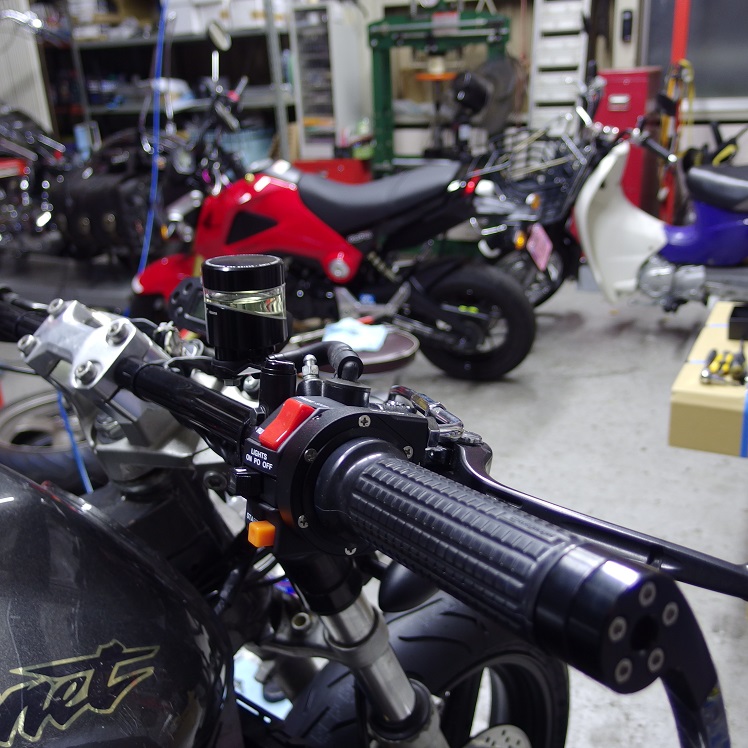

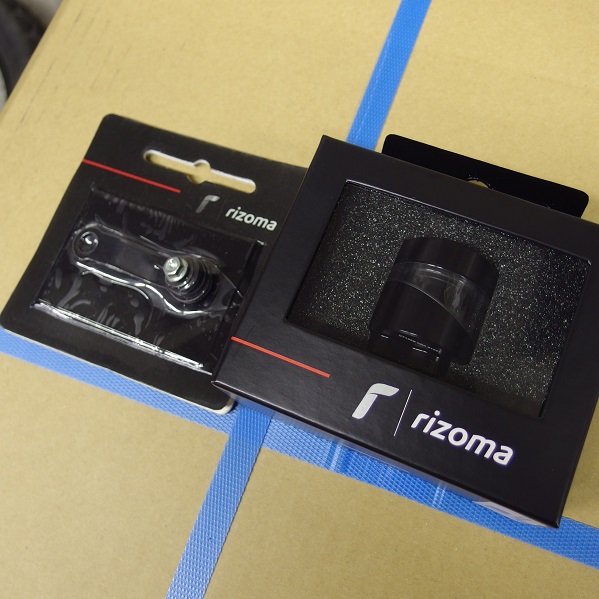

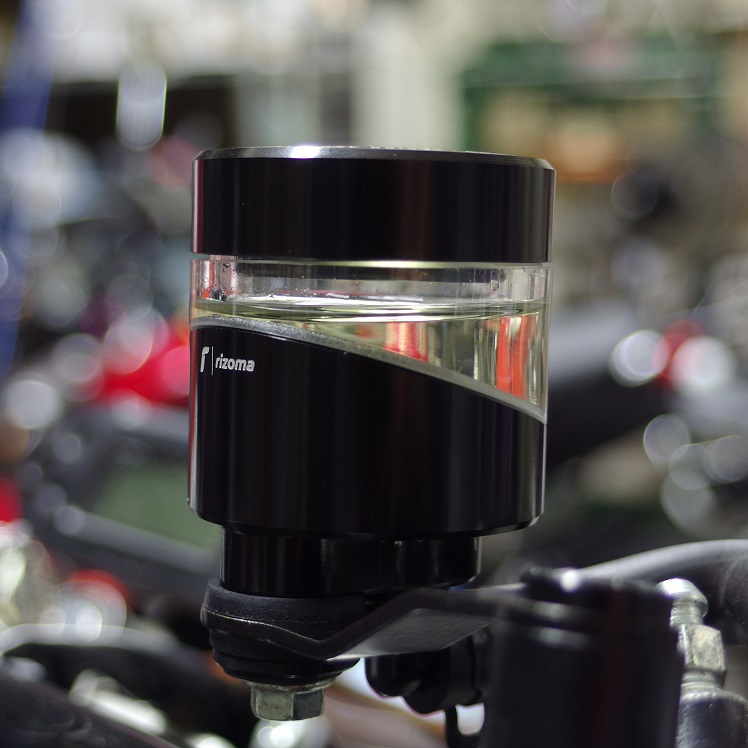

取り付けるのはリゾマ製のリザーバータンク。

取り付け完了！
実はこれ、クラッチマスターシリンダー用のリザーバータンクなんです！！

このクラッチマスター側のリザーバータンクを使うのがミソでして、クラッチ側のリザーバータンクってブレーキ側のリザーバータンクより小さいんですね。
余計なものをなるべく省く傾向にあるストリートファイターカスタムにおいては、態々大きいブレーキ側のリザーバータンクを使わず、あえて小さいクラッチ側のリザーバータンクを使う事により、スマートに見せる効果があるんです！
